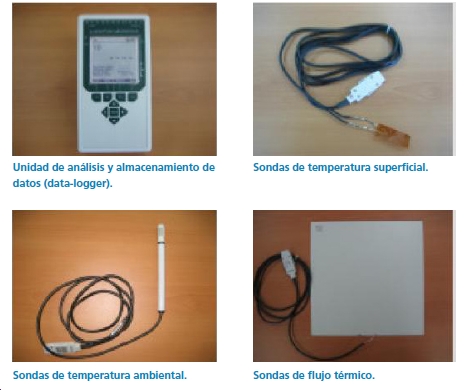

Consiste en un sistema de medición "in situ" para analizar la transmitancia de cerramientos. Se trata de un ensayo no destructivo que consiste en la medición de temperaturas y el flujo de calor a través de un cerramiento representativo, utilizando un sensor de flujo de calor, HFM (una placa de espesor definido y cuyo coeficiente de transmisión calorífica es conocido) y la diferencia de temperatura, entre sus dos caras .

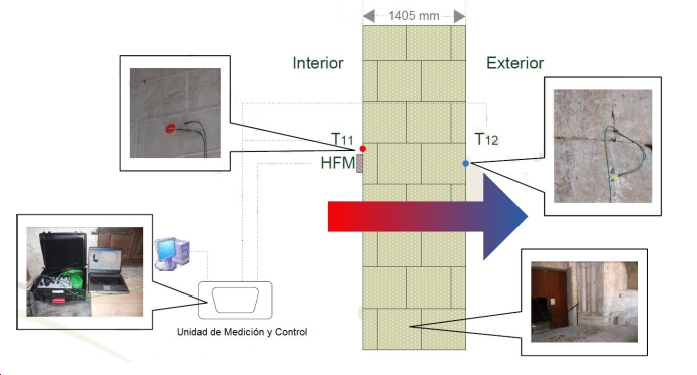

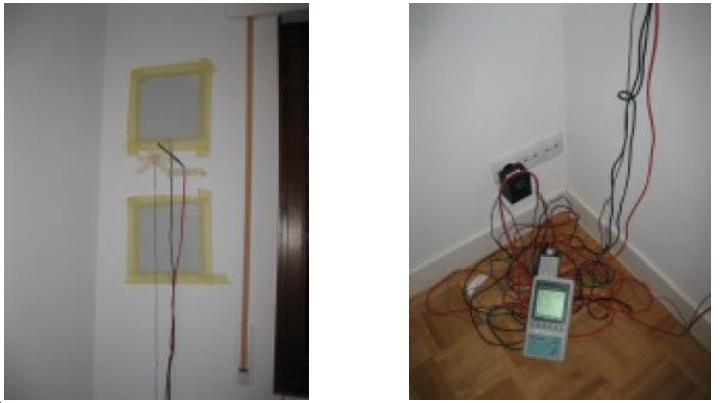

Para determinar la conductividad térmica del cerramiento, se instala el HFM en una ubicación lo más representativa posible de todo el elemento, evitando los lugares situados en la proximidad de los puentes térmicos, ranuras o fuentes similares de error. Por tanto, es conveniente haber hecho una termografía previa. El sensor de temperatura interior debe ser instalado en las proximidades del sensor HFM y el de temperatura exterior debe montarse en la superficie exterior opuesta lo más alineado posible. Los sensores no deben estar bajo la influencia de calentamiento directo o dispositivos de refrigeración. La superficie exterior debe ser protegida de la lluvia, la nieve y la luz solar directa..

Es un ensayo con una duración de varios días y que requiere mantener las condiciones del mismo lo más constantes posibles. Igualmente, requiere una buena selección del lugar de medida para que dichos valores no se vean alterados por la presencia de puentes térmicos (ventanas, pilares, radiadores, etc.). En este sentido suele ser recomendable una visita a obra y una inspección termográfica previa para determinar la localización de los puntos adecuados de medida.

Resumen de condiciones:

- Realizar el ensayo sobre cerramientos que no reciban radiación solar (cara norte)
- El resultado es muy sensible a pequeñas variaciones (décimas) en los valores medios de las temperaturas.
- La diferencia de temperaturas interior-exterior debe ser al menos 15ºC
- Los tres sensores de la pared deben estar separados al menos 10 cm.
- El equipo de medida responsable de la medición de la temperatura ambiente, debe estar separado de la pared suficientemente para evitar interferencias con la temperatura superficial del cerramiento.
- La medición se debe realizar al menos durante 24 horas. El equipo registrará los datos y después se podrán descargar para su análisis.
