DB HE3: Eficiencia Energética de las Instalaciones de Iluminación

2 Caracterización y cuantificación de las exigencias

2.3. Sistemas de control y regulación

1 Las instalaciones de iluminación dispondrán, para cada zona, de un sistema de control y regulación con las siguientes condiciones:

a) toda zona dispondrá al menos de un sistema de encendido y apagado manual, no aceptándose los sistemas de encendido y apagado en cuadros eléctricos como único sistema de control. Toda zona dispondrá de un sistema de encendidos por horario centralizado en cada cuadro eléctrico. Las zonas de uso esporádico dispondrán de un control de encendido y apagado por sistema de detección de presencia temporizado o sistema de pulsador temporizado

b) se instalarán sistemas de aprovechamiento de la luz natural, que regulen proporcionalmente y de manera automática por sensor de luminosidad el nivel de iluminación en función del aporte de luz natural de las luminarias de las habitaciones de menos de 6 metros de profundidad y en las dos primeras líneas paralelas de luminarias situadas a una distancia inferior a 5 metros de la ventana, y en todas las situadas bajo un lucernario, cuando se den las siguientes condiciones:

i) en todas las zonas que cuenten con cerramientos acristalados al exterior, cuando éstas cumplan simultáneamente las siguientes condiciones:

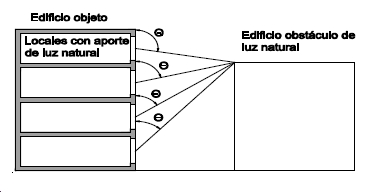

- que el ángulo sea superior a 65º (•>65º), siendo el ángulo desde el punto medio del acristalamiento hasta la cota máxima del edificio obstáculo, medido en grados sexagesimales
- que se cumpla la expresión: T(Aw/A)>0,11
siendo T coeficiente de transmisión luminosa del vidrio de la ventana del local en tanto por uno.
Aw área de acristalamiento de la ventana de la zona [m2].
A área total de las fachadas de la zona, con ventanas al exterior o al patio interior o al atrio [m2].

ii) en todas las zonas que cuenten con cerramientos acristalados a patios o atrios, cuando éstas cumplan simultáneamente las siguientes condiciones:

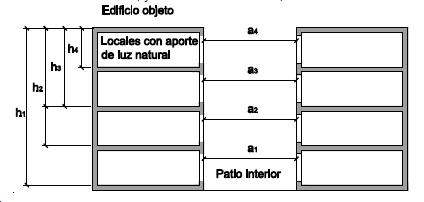

- en el caso de patios no cubiertos cuando éstos tengan una anchura (ai) superior a 2 veces la distancia (hi), siendo hi la distancia entre el suelo de la planta donde se encuentre la zona en estudio, y la cubierta del edificio;

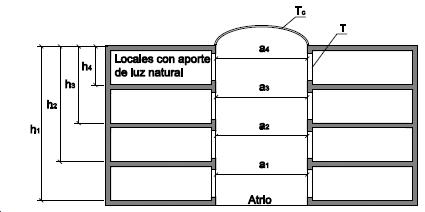

- En el caso de patios cubiertos por acristalamientos cuando su anchura (ai) sea supe-rior a 2/Tc veces la distancia (hi), siendo hi la distancia entre la planta donde se en-cuentre el local en estudio y la cubierta del edificio, y siendo Tc el coeficiente de transmisión luminosa del vidrio de cerramiento del patio, expresado en %.

- que se cumpla la expresión T(Aw/A)>0,11 siendo

T coeficiente de transmisión luminosa del vidrio de la ventana del local en tanto por uno.
Aw área de acristalamiento de la ventana de la zona [m2]. A área total de las superficies interiores del local (suelo + techo + paredes + ventanas) [m2].

c) Quedan excluidas de cumplir la exigencia del apartado b), las siguientes zonas de la tabla 2.1:
i) zonas comunes en edificios residenciales.
ii) habitaciones de hospital.
iii) habitaciones de hoteles, hostales, etc.
iv) tiendas y pequeño comercio.
