Eficiencia Energética en Redes de Distribución


Fuente: leer-mas.com

Apuntes EEI: "EFICIENCIA ENERGÉTICA EN EL RITE DE LAS REDES DE DISTRIBUCIÓN" (IT 1.2.4.2)

Bombas Circuladoras

Rendimiento de una bomba=Potencia útil del fluido/ Potencia eléctrica absorbida

Rendimiento de una bomba= Densidad*g*Caudal*Hman/V*I*cosfi

El consumo de una bomba en un tiempo determinado T será:

Para reducir el consumo energético deberemos reducir la potencia suministrada a la instalación, aumentar el rendimiento de la bomba o disminuir el número de horas de funcionamiento de la instalación.

La potencia eléctrica consumida por la bomba viene dada por:

Para conocer el punto de funcionamiento de una bomba en una instalación, se puede recurrir a este método: Consiste en medir el incremento de presión producido por la bomba y a partir de este dato, y con las curvas características de funcionamiento de la misma proporcionadas por el fabricante, determinar el resto de parámetros.

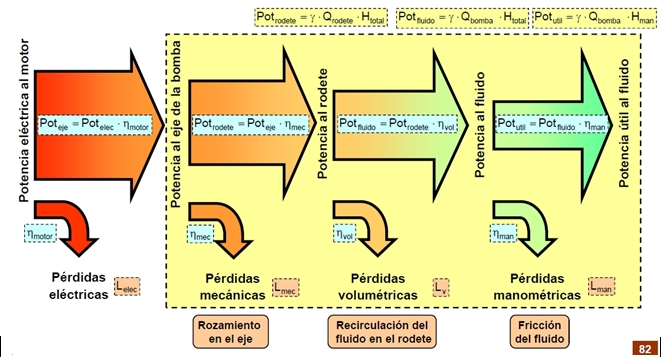

Potencias y rendimientos en una bomba:

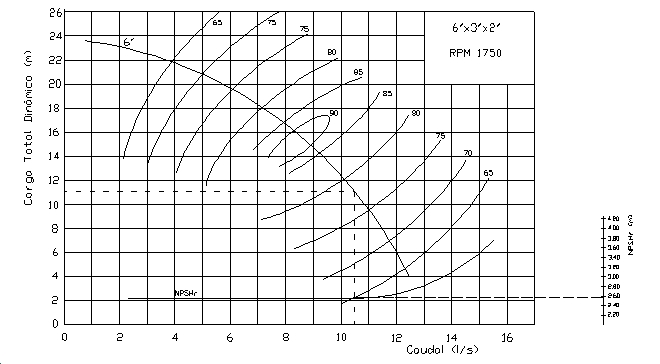

Curvas características de una bomba:

Ventiladores

Rendimiento de una ventilador=Potencia útil del fluido/ Potencia eléctrica absorbida

Rendimiento de un ventilador= Caudal * Incremento de presión del fluido/V*I*cosfi

El consumo de un ventiladoren un tiempo determinado T será:

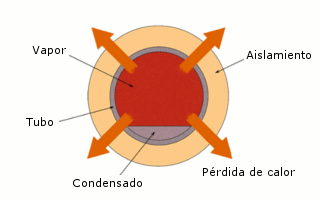

Tuberías, equipos, accesorios y depósitos

El diseño del aislamiento, según el RITE, puede establecerse por dos métodos: el simplificado, mediante tablas, o atendiendo a la norma UNE-EN-ISO12241, y que puede ser formalizado a través de programas informáticos que siguen la aplicación de la misma.
El método simplificado establece los espesores mínimos de aislamiento en mm en función del diámetro exterior de la tubería sin aislar y de la temperatura del fluido para un material aislante de referencia de conductividad térmica ?, en W/(m·K), de 0,04 a los 10ºC. Si usas otro material de diferente conductividad térmica, deberás conocer esta propiedad y extrapolar según las expresiones matemáticas indicadas en el propio RITE.
Para el diseño del aislamiento hay que hacer algunas consideraciones importantes:
El espesor mínimo del aislamiento de acumuladores será el que corresponda a las tuberías de más de 140 mm de diámetro.
El espesor del aislamiento del cambiador de calor no será inferior a 30 mm.
Tendrán que ser, además de lo más aislantes posible, ignífugos, fáciles de instalar, no corrosivos, baja densidad y alta resistencia a los agentes atmosféricos y mecánicos, especialmente en el exterior.
La más usada es la espuma elastomérica,; también se usa el poliuretano proyectado (este sobre todo en depósitos interiores de ACS, como los que se ven en la imagen detrás de los conductos aislados y protegidos con chapa de aluminio en su conexión con el intercambiador) y de la fibra de vidrio.
El aislamiento no dejará zonas visibles de tuberías o accesorios.
Para la protección del aislante en intemperie se utiliza un recubrimiento estético y de protección externo que asegure su durabilidad ante la radiación solar, climatología, pájaros, roedores,… como cubiertas de chapa galvanizada, aluminio o acero inoxidable, láminas o pinturas protectoras.

Software

Programa AISLAM (programa reconocido que calcula el aislamiento minimo en redes de distribución (IDAE)) (archivo ZIP)
Video tutorial de AISLAM (Formatec)
Video tutorial de AISLAM (Ejemplo de cálculo) (Formatec)

Programa Armwin AS (determina el espesor de aislamiento necesario para prevenir la condensación y minimizar las pérdidas térmicas. También facilita el cálculo del coeficiente de transmisión de calor, flujo de calor y cambios de temperatura en tuberías, conductos y depósitos.)

Videos

Ahorro Energético en Motores-Ventiladores. (instalacionesyeficienciaenergetica.com)

Aislamiento de tuberías con Armaflex:
Introducción a la instalación

Montaje en T
Pequeñas válvulas
Codos
