LIDER-CALENER

Herramienta unificada LIDER-CALENER

A partir del 14 de enero de 2016 es obligatorio para proyectos y viviendas de nueva ejecución la utilización del nuevo software de la Herramienta Unificada de calificación energética LIDER y CALENER

Descarga Herramienta unificada LIDER-CALENER Nueva versión 1.0.1493.1049 (fecha de actualización 10 de marzo de 2016)---> Descarga en la Web Oficial del CTE
Manual de usuario

LIDER

LIDER es un programa de simulación energética que calcula la demanda térmica de un edificio a lo largo de un año y lo compara con uno de referencia que cumple estrictamente con lo prescrito en el CTE HE1. El programa nos dice si nuestro edificio se comporta mejor o peor que el edificio de referencia y en consecuencia si cumple o no con la normativa

Descarga Programa LIDER (Limitación de la Demanda Energética) ----> Descarga en la Web Oficial del CTE
Manual del LIDER

TUTORIAL LIDER en Pdf / TUTORIAL LIDER en Power Point
Cómo modelar en LIDER
Mejoras más significativas para el cumplimiento del HE1 en calefacción y refrigeración

CAD-LIDER (Transforma líneas de AUTOCAD en líneas auxiliares de LIDER)
Tutorial del CAD-LIDER

CALENER VYP

CALENER VYP utiliza la información contenida en los archivos que generamos con LIDER y mediante el motor de cálculo ESTO2 que viene con el programa simula el comportamiento de los sistemas de calefacción, refrigeración y ACS y calcula la energía final, primaria y las emisiones de CO2 anuales para el proyecto. A parte de darnos el certificado energético y la calificación el programa nos presenta los resultados globales anteriores, para nuestro edificio y el de referencia

Descarga Programa CALENER VYP (Vivienda y Pequeño Terciario para EDIFICIOS EXISTENTES. Versión Junio 2013) ----> Descarga en la Web del Ministerio de Industria
Descarga Programa CALENER VYP
(Vivienda y Pequeño Terciario para EDIFICIOS NUEVOS. Versión Diciembre 2010)
Manual de usuario del CALENER VYP

TUTORIAL CALENER VYP (Pdf)
TUTORIAL CALENER VYP (Video)

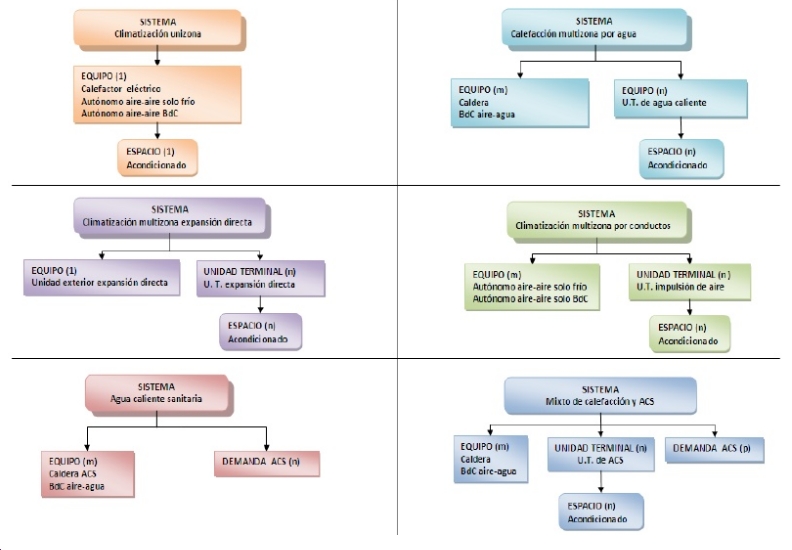

Combinaciones de Sistemas y Equipos que admite CALENER

Sistemas

Sistema de climatización unizona (climatización mediante equipos unizona de una sola zona)
Sistema de climatización multizona por ED
(proporcionan refrigeración y/o calefacción a un conjunto de zonas mediante unidades interiores en expansión directamente conectadas, a través de tuberías de refrigerante, con una unidad exterior, comúnmente denominados “multisplit”.)
Sistema de climatización multizona por conductos (proporcionan refrigeración y/o calefacción a un conjunto de zonas mediante una red de conductos que impulsan aire para abastecer la demanda en diferentes zonas.)

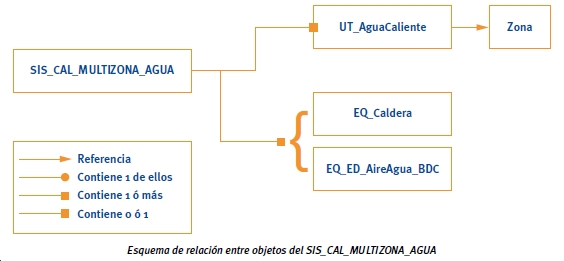

Sistema de calefacción multizona por agua (proporcionan calefacción a un conjunto de zonas mediante unidades terminales de agua caliente.)

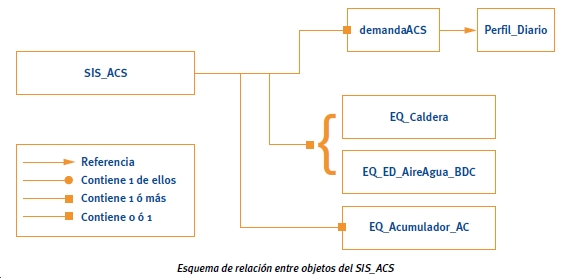

Sistema de ACS (proporciona agua caliente sanitaria.)

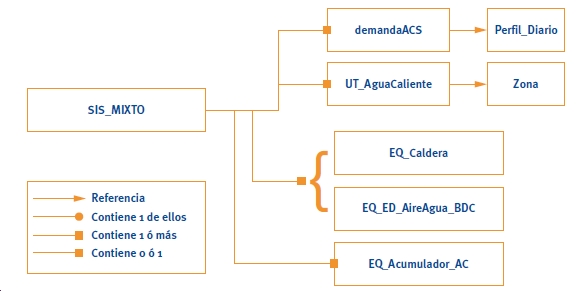

Sistema mixto de calefacción y ACS (proporcionan calefacción y agua caliente sanitaria.)
Sistema de climatización multizona por ED 2 (terciarios con recuperación de calor)
Sistema de climatización multizona por conductos 2 (terciarios con freecooling y/0 recuperación de calor)

Equipos

Equipo de calefacción eléctrica unizona (por efecto Joule para una sola zona)
Equipo de caldera (eléctrica o de combustible)
Equipo de ED aire-aire sólo frío (aire acondicionado de refrigeración)
Equipo de ED aire-aire bomba de calor (aire acondicionado de refrigeración/calefacción)
Equipo de ED aire-agua bomba de calor (calefacción y ACS por agua caliente)
Equipo de unidad exterior en ED (multisplits - multizona)
Equipo de acumulación (acumulación de agua caliente)
Equipo de rendimiento constante (cualquier otro equipo)

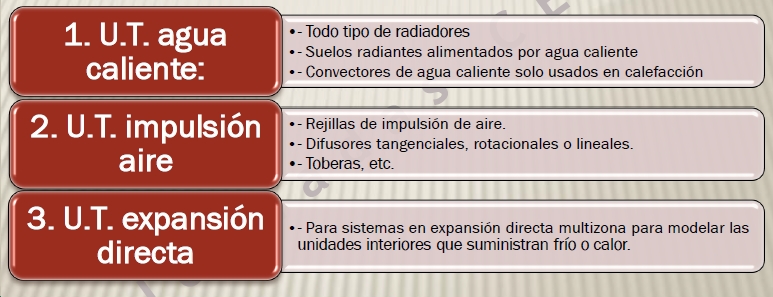

Unidades Terminales

Unidades Terminales (esquema)

CALENER GT

Descarga Programa CALENER GT (Gran Terciario. Versión abril 2013) ----> Descarga en la Web del Ministerio de Industria
Manual de usuario del CALENER GT
Manual de Referencia del CALENER GT
Manual Técnico del CALENER GT (Procedimientos a seguir para modelar)

























Certificación Energética de Edificios
Cerramientos
Condensaciones
Permeabilidad al aire
Puentes Térmicos
LIDER-CALENER
Programas simplificados
Toma de datos
Medidas de mejora

DB HE0
DB HE1
LIDER

Edificio de referencia
Las medidas en LIDER
Calendario por defecto en LIDER
Cálculo renovaciones hora
La ventilación en LIDER

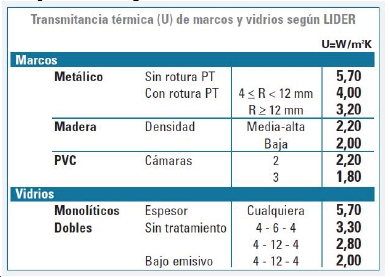

Transmitancia marcos y vidrios en LIDER
Error "floating point"
Espacios:
Criterios para la división de espacios
Altura de los espacios
Espacios de doble altura (Josep S. Bonet)
Cómo crear un forjado sanitario

CALENER

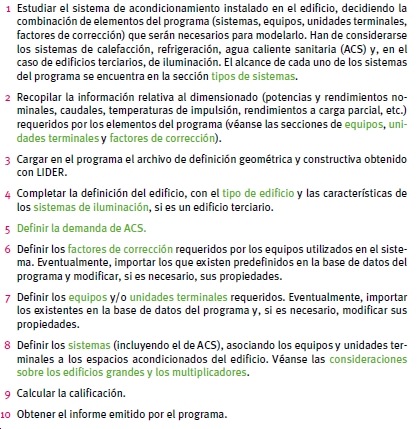

Pasos a seguir
