Cerramientos

Soluciones constructivas

CATÁLOGO DE ELEMENTOS CONSTRUCTIVOS DEL CTE

Catálogo de elementos constructivos del CTE (Isover)
Prontuario de soluciones constructivas del CTE

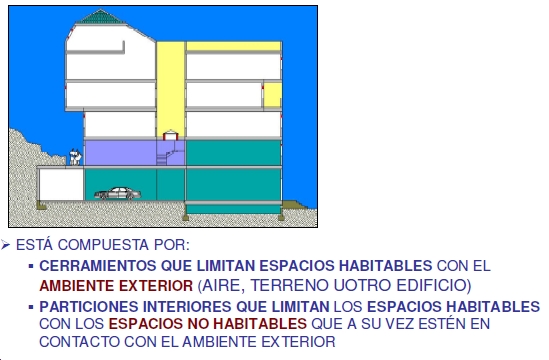

Envolvente térmica

Definición de envolvente térmica
Definición de espacio habitable
Aislamiento en viviendas

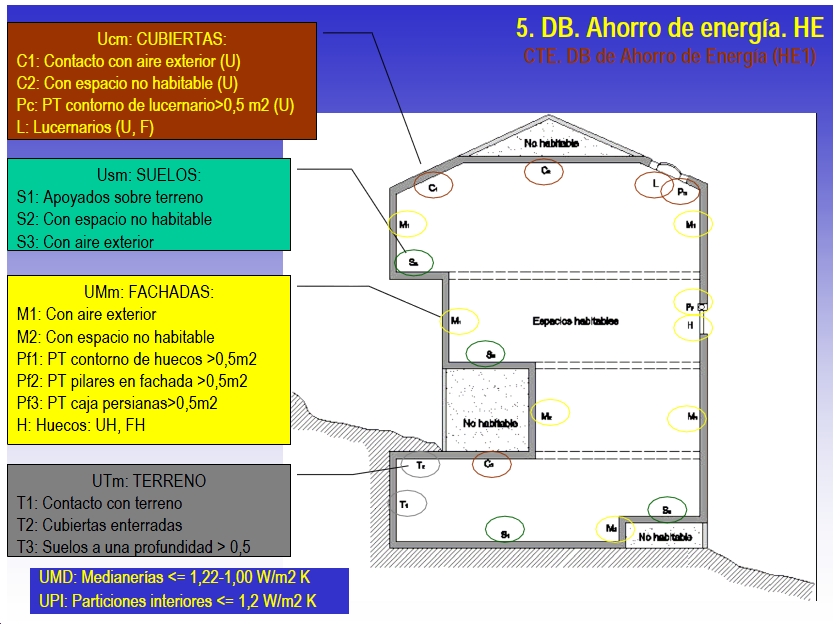

Cálculo de Transmitancias

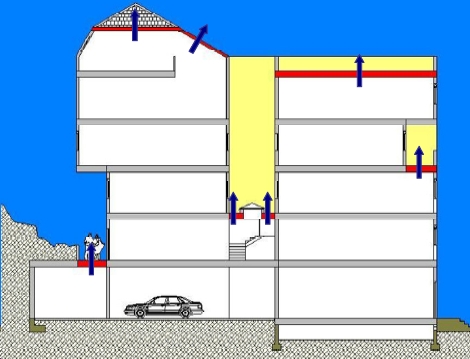

CUBIERTAS
Clase
Apartado Apéndice E
Parámetro
Cálculo

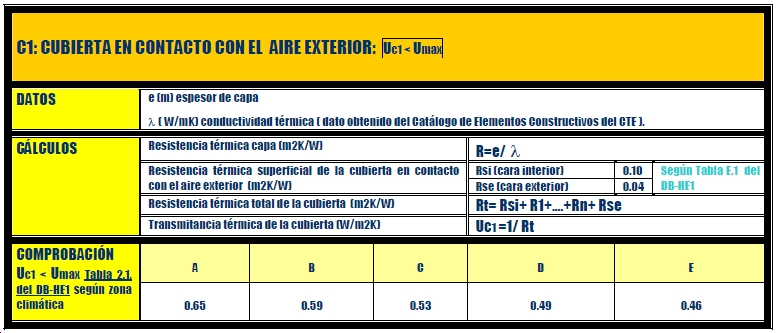

En contacto con el aire exterior
Uc1

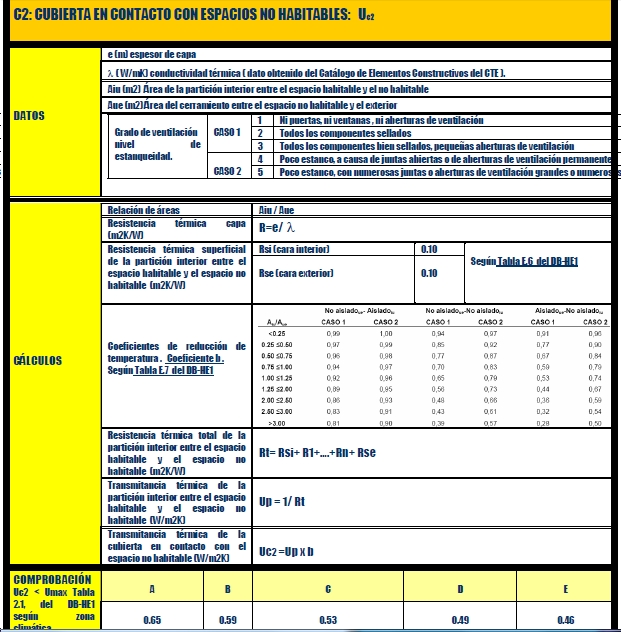

En contacto con un espacio no habitable
Uc2

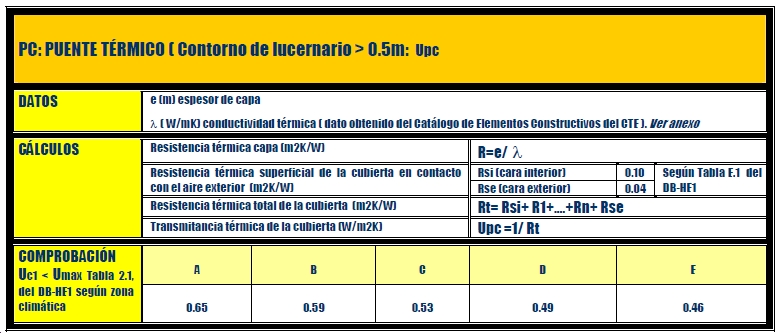

Puente térmico (contorno de lucernario >0,5 m2)
UPC1

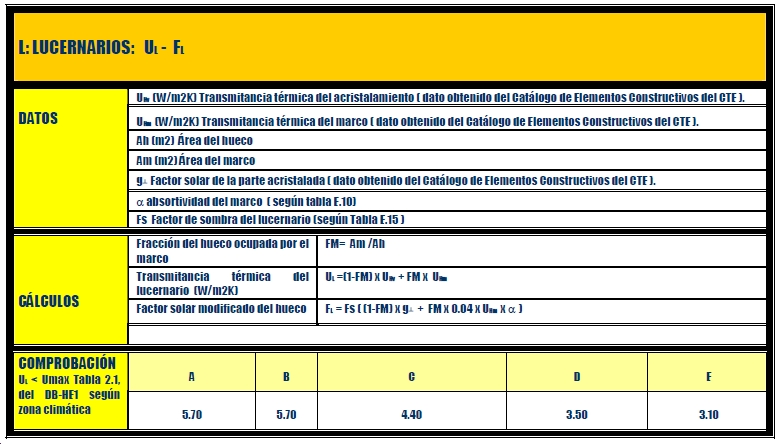

Lucernarios
UL
FL

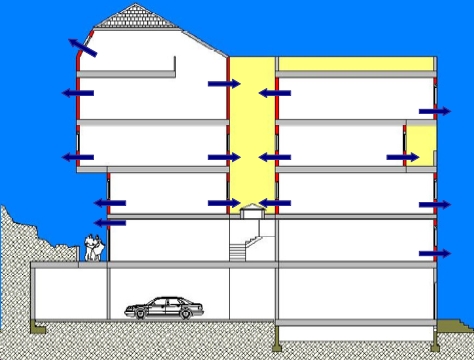

FACHADAS
Clase
Apartado Apéndice E
Parámetro
Cálculo

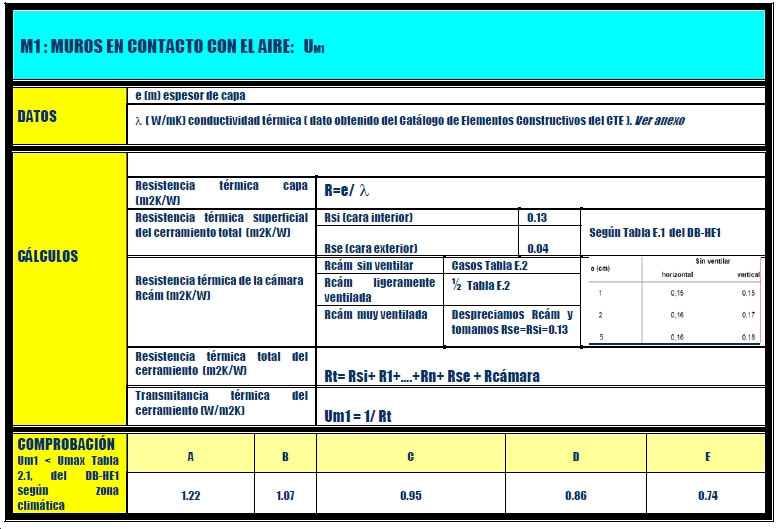

Muro en contacto con el aire exterior
UM1

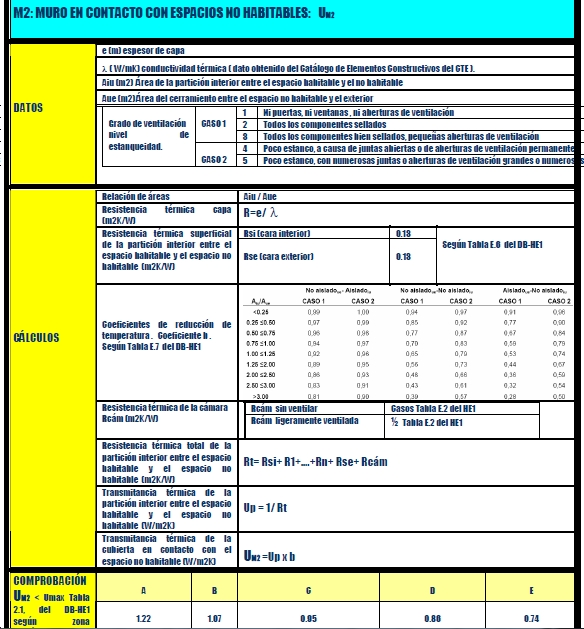

Muro en contacto con un espacio no habitable
UM2

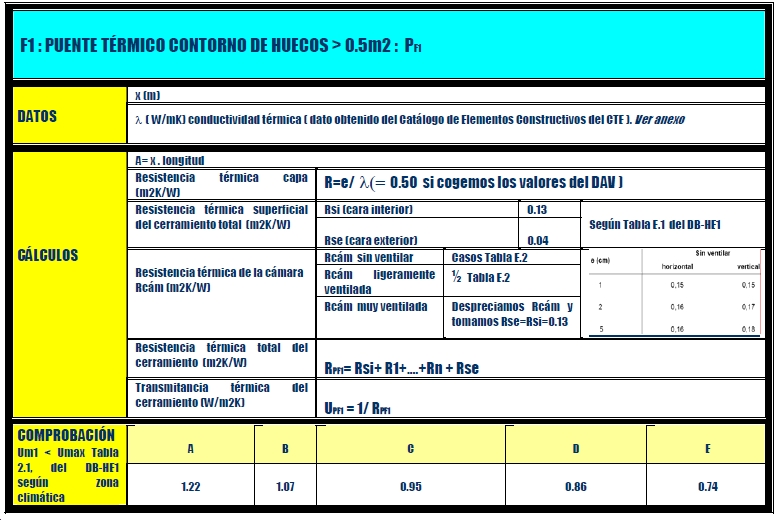

Puente térmico (contorno de huecos >0,5 m2)
UPF1
Puente térmico (pilares en fachada >0,5 m2)
UPF2

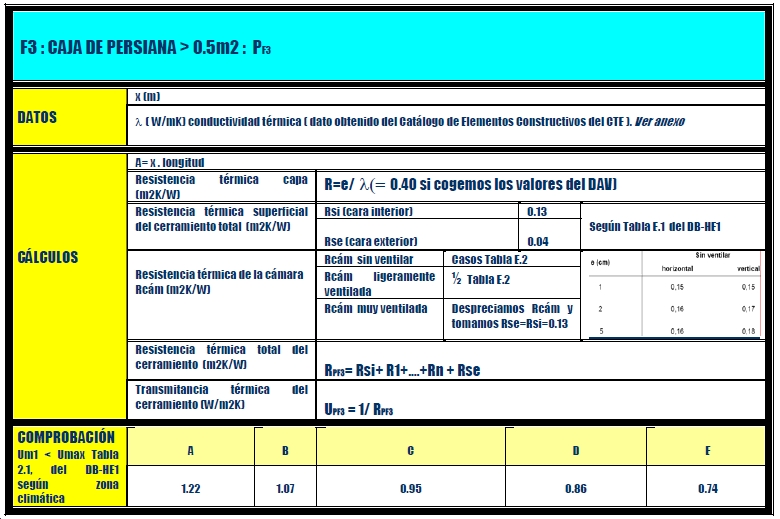

Puente térmico (cajas de persiana>0,5 m2)
UPF3

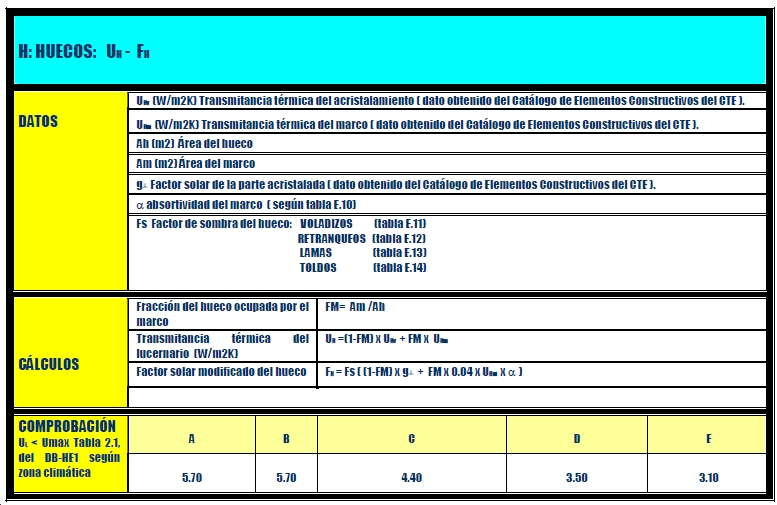

Huecos
UH
FH

SUELOS
Clase
Apartado Apéndice E
Parámetro
Cálculo

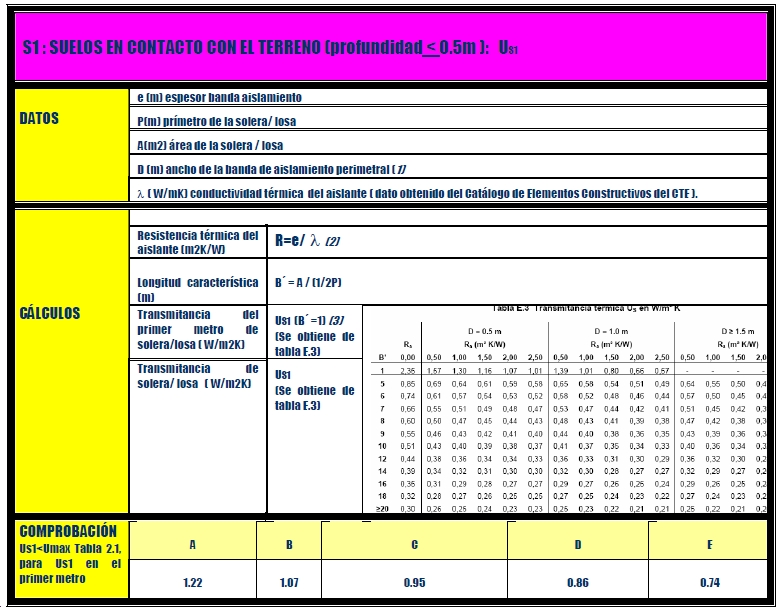

Apoyados sobre el terreno <= 0,5 m
E.1.2.1 (CASO 1)
US1

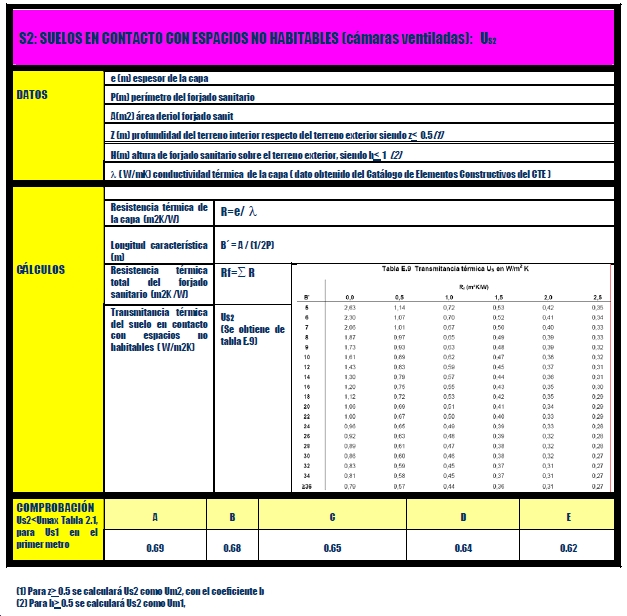

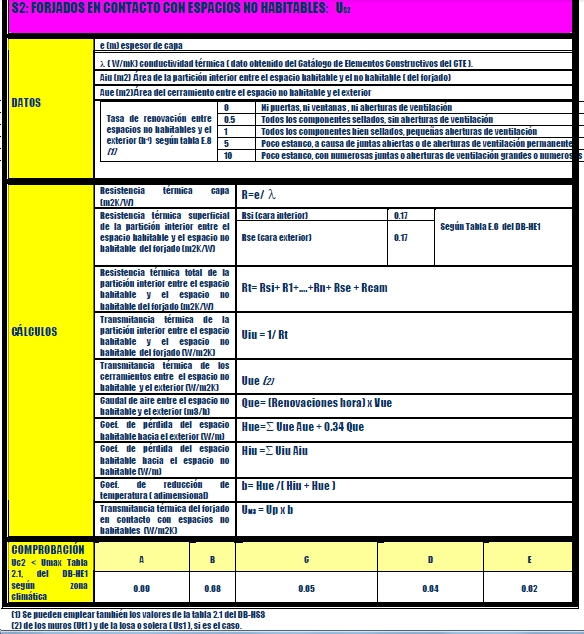

En contacto con espacios no habitables
US2
En contacto con el aire exterior
US3

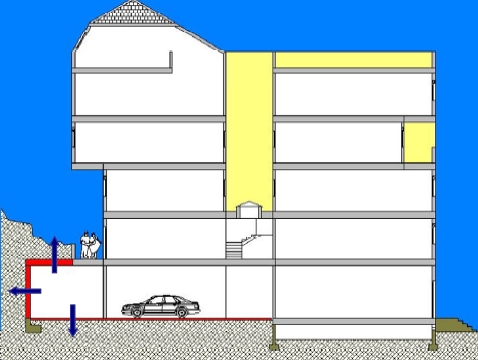

CERRAMIENTOS EN CONTACTO CON EL TERRENO
Clase
Apartado Apéndice E
Parámetro
Cálculo

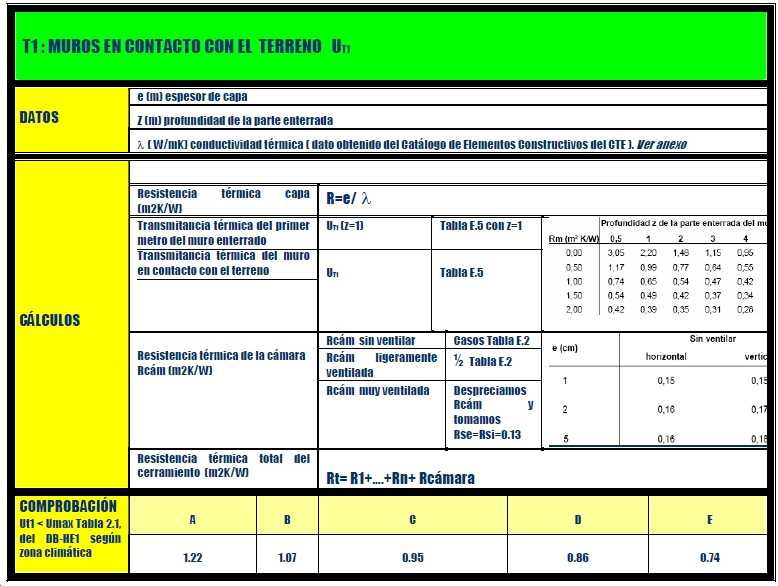

Muros en contacto con el terreno
UT1

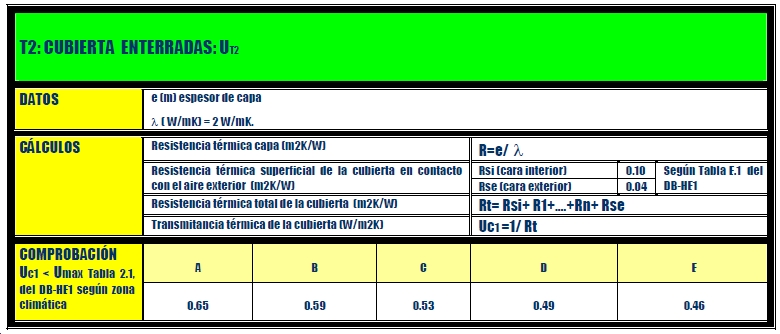

Cubiertas enterradas
UT2

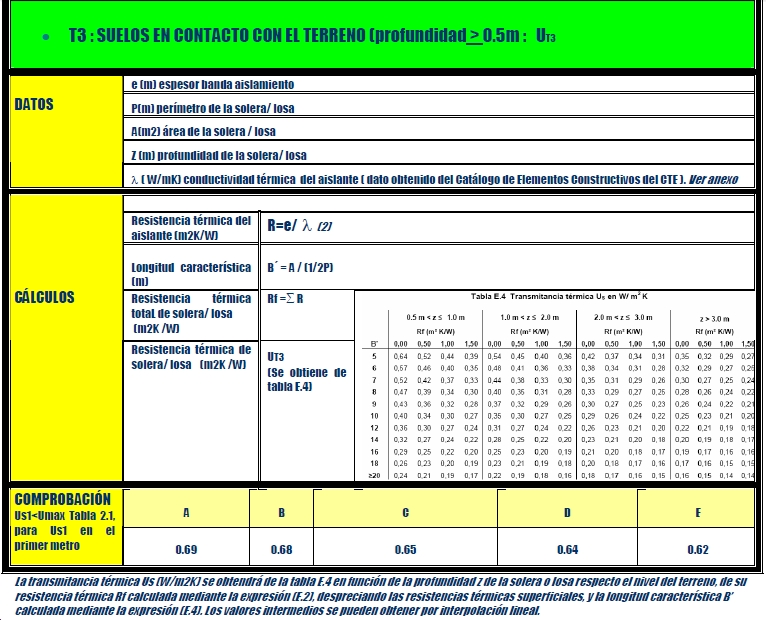

Suelos a una profundidad mayor de 0,5 m2
E.1.2.1 (CASO 2)
UT3

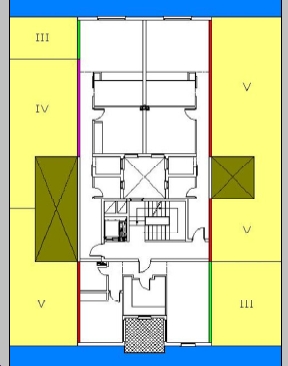

MEDIANERAS
Clase
Apartado Apéndice E
Parámetro
Cálculo

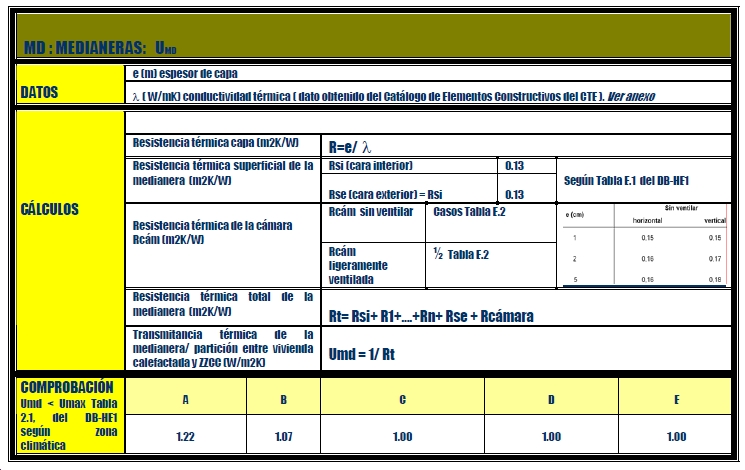

Medianera
UMD

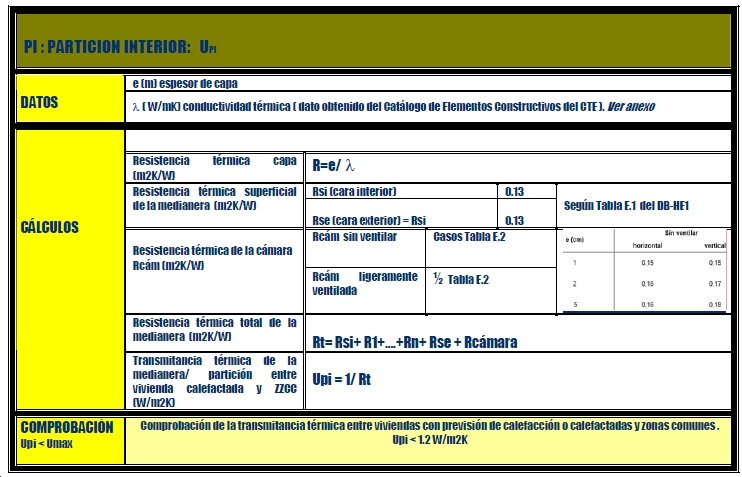

Partición interior (sólo si se prevé calefacción)
UPI

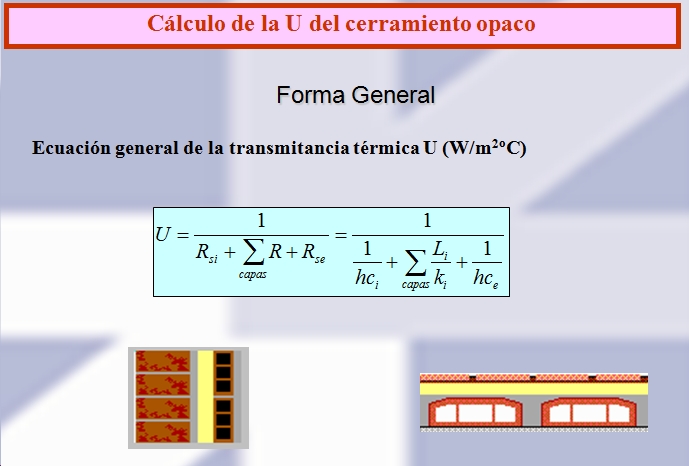

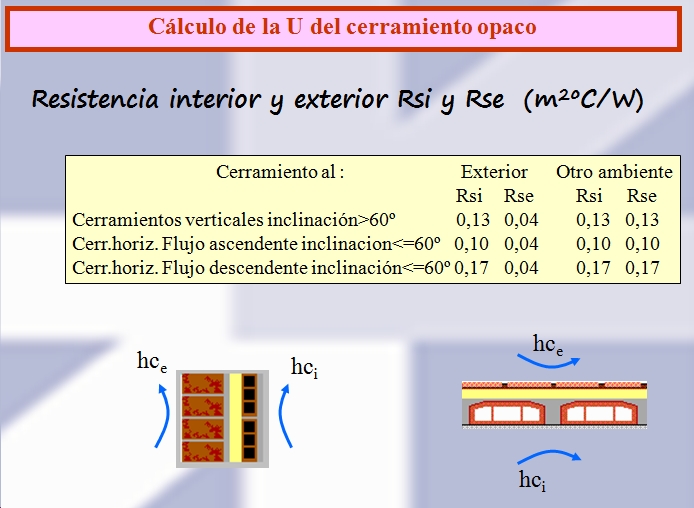

Cerramiento opaco (Forma general) Rse y Rsi Cámaras de aire

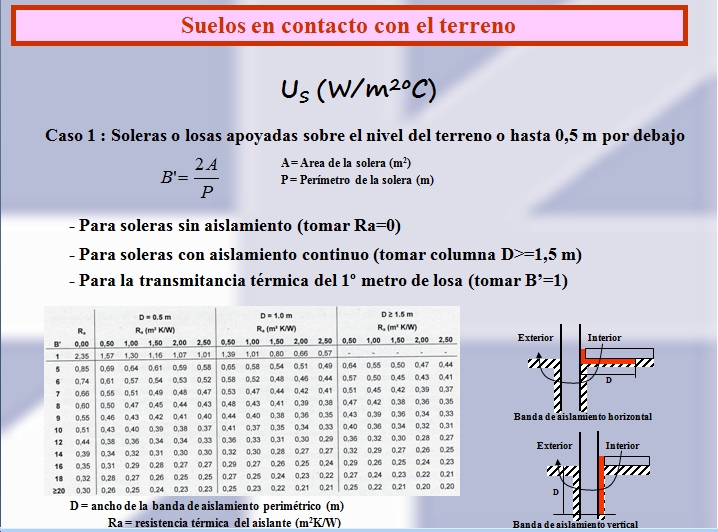

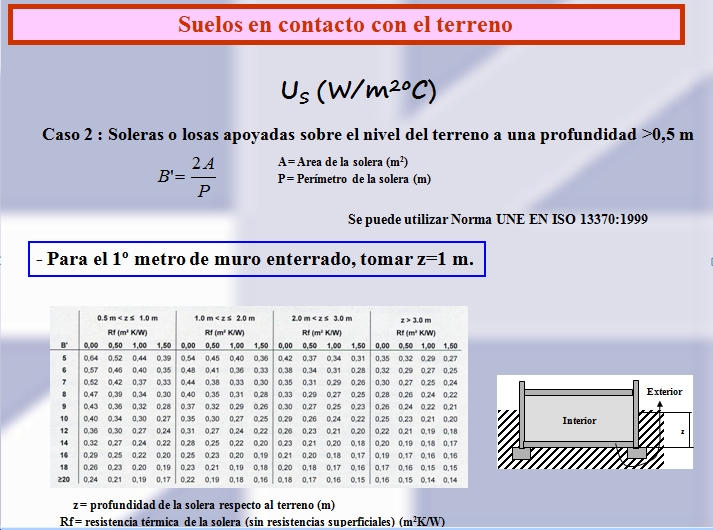

Suelos en contacto con el terreno (Caso 1) Suelos en contacto con el terreno (Caso 2) Muros en contacto con el terreno

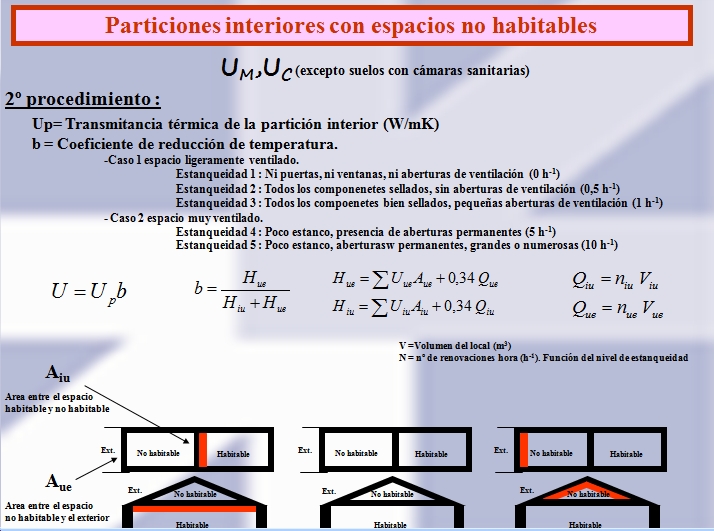

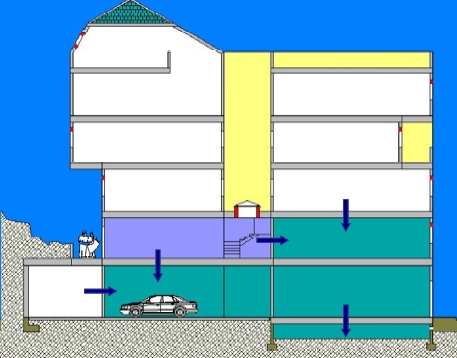

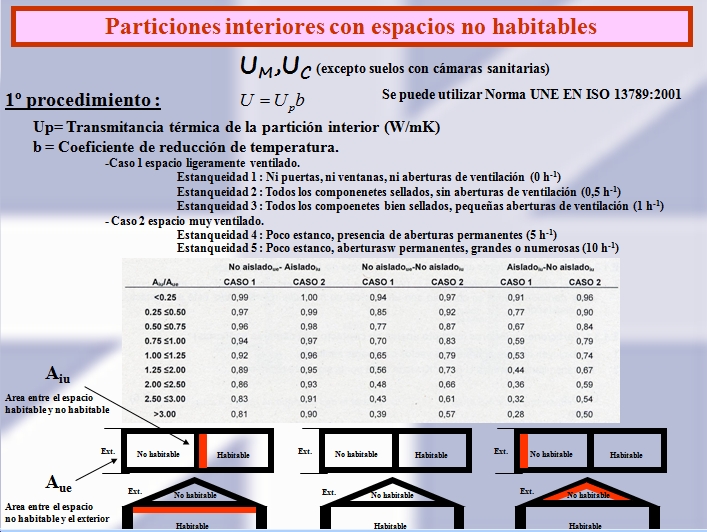

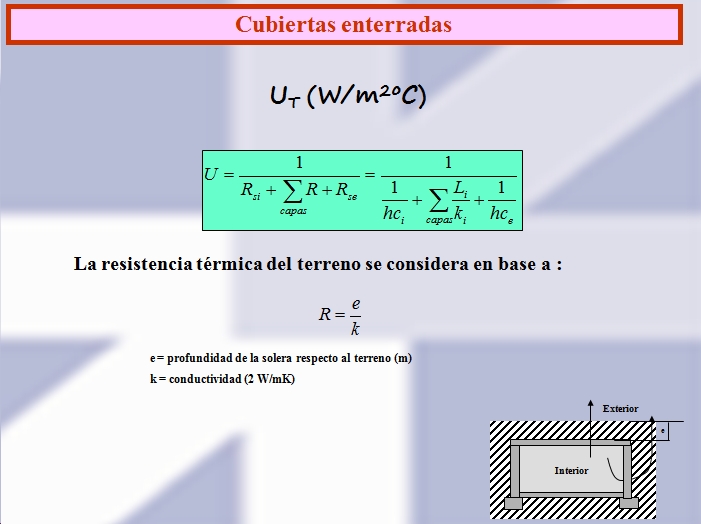

Cubiertas enterradas Particiones interiores con espacios no habitables (1º) Particiones interiores con espacios no habitables (2º)

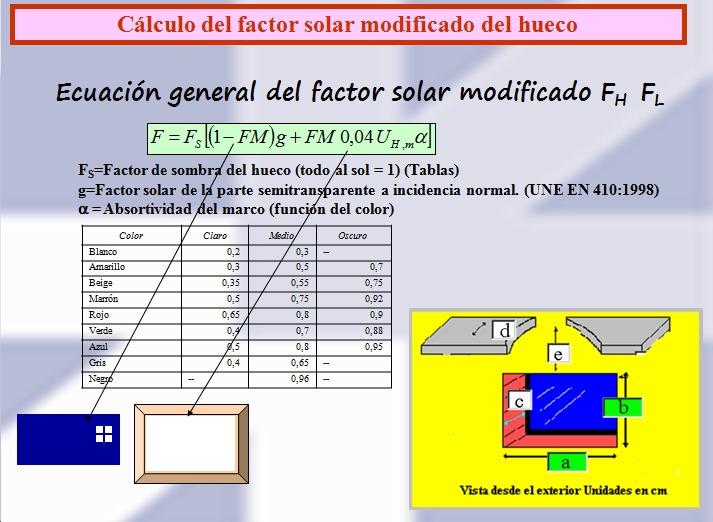

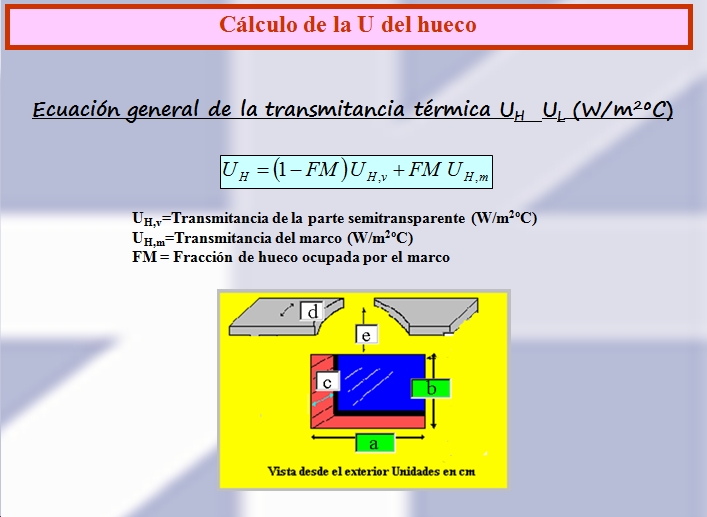

Particiones interiores con espacios no habitables (Cámaras sanitarias) Hueco (Forma general) Hueco (Factor solar modificado)

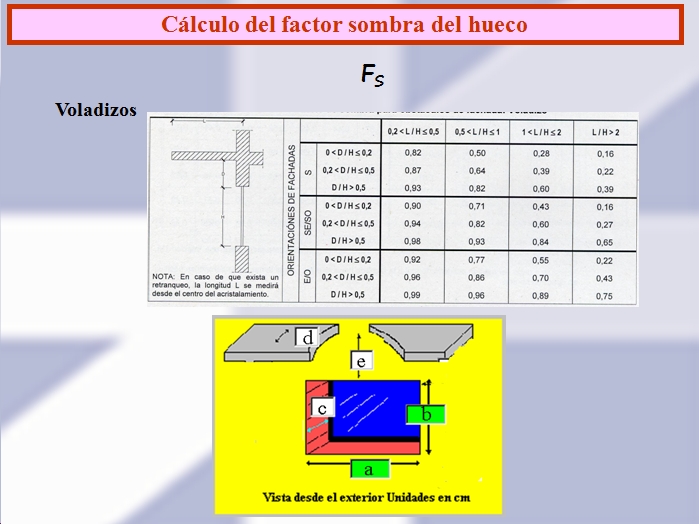

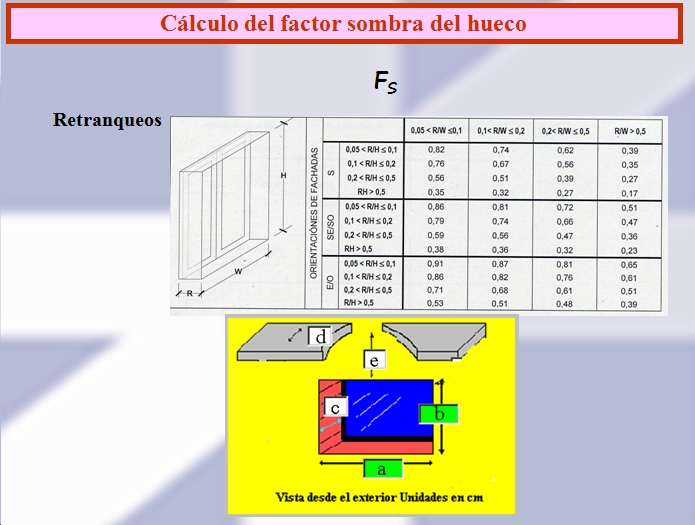

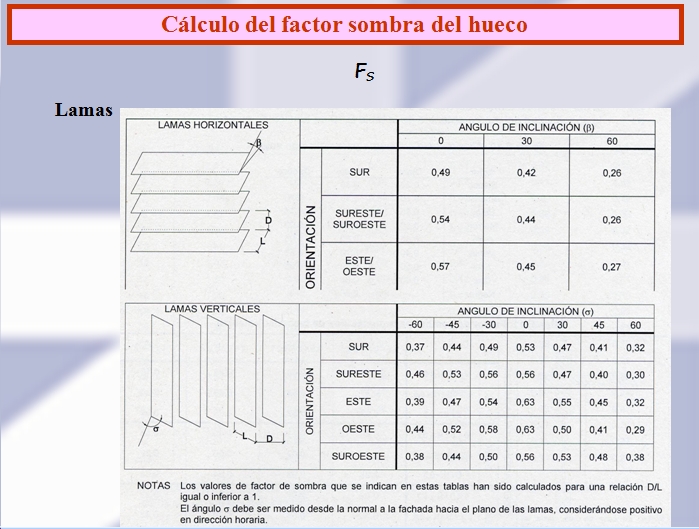

Factor sombra (voladizos) Factor sombra (retranqueos) Factor sombra (lamas)

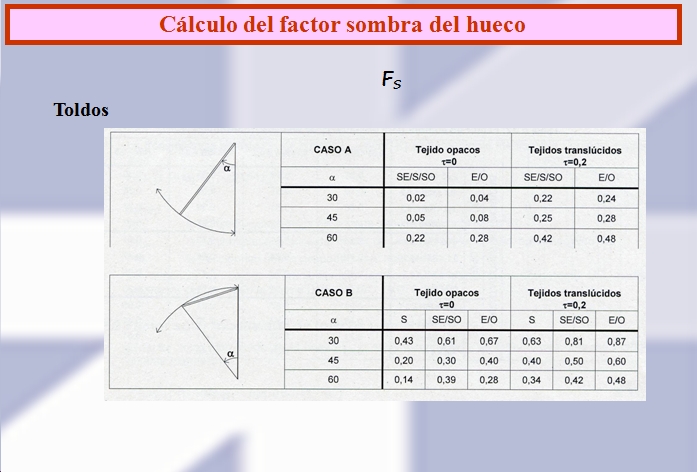

Factor sombra (toldos) Factor sombra (lucernarios)

Software

Descarga de CalumenII de Saint Gobain, para el cálculo de transmitancias y factores solares de acristalamientos























Certificación Energética de Edificios
Cerramientos
Condensaciones
Permeabilidad al aire
Puentes Térmicos
LIDER-CALENER
Programas simplificados
Toma de datos
Medidas de mejora

DB HE0
DB HE1

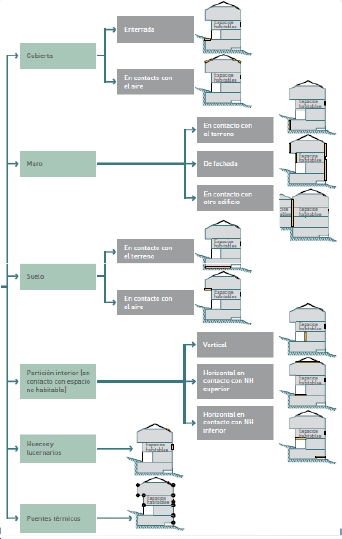

Envolvente térmica
Cubiertas
Fachadas
Suelos
Medianerías
Cerramientos en contacto con el terreno
Particiones interiores con esp. no habitab.
Particiones interiores con zonas comunes

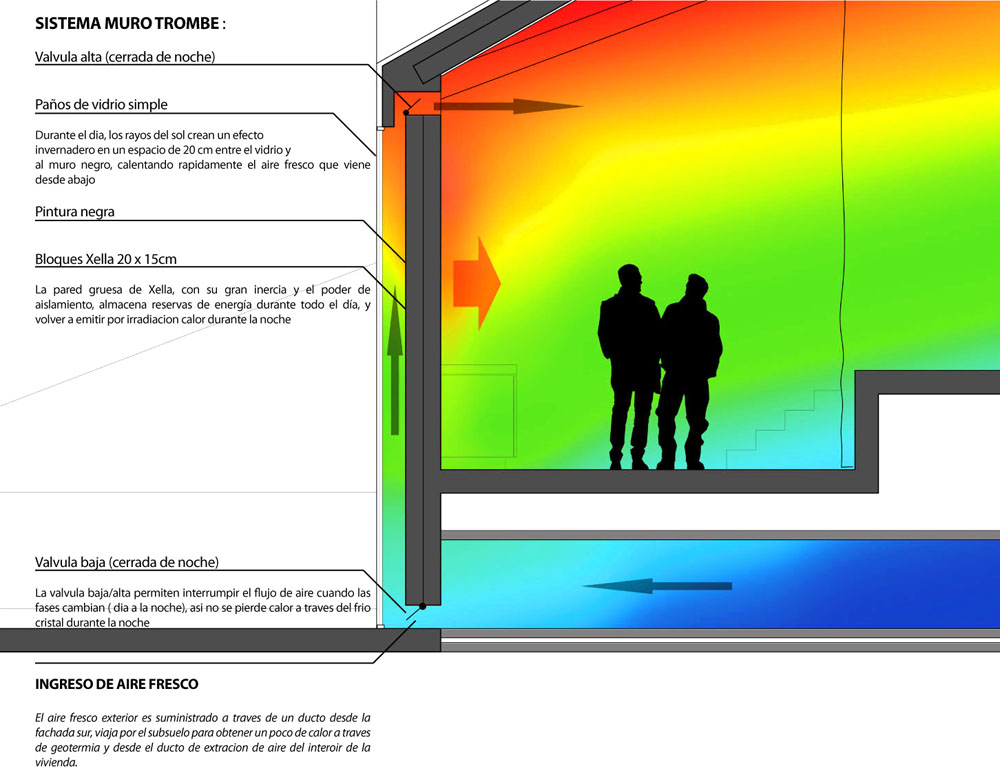

Muro trombe
Muro parietodinámico

Ladrillo y forjados
Fábrica de ladrillo
Forjado reticular
Forjado unidireccional
Cámaras de aire
Cámara de aire ventilada
Cámara de aire sin ventilar


Ventanas y vidrios

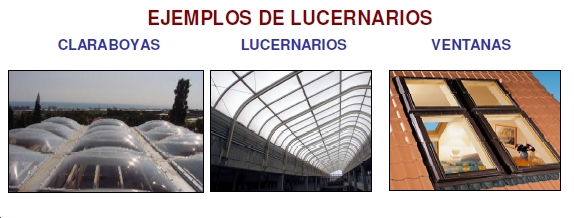

Ejemplos de lucernarios
Factor solar
Vidrios bajo emisivos
Acristalamientos
Marcos

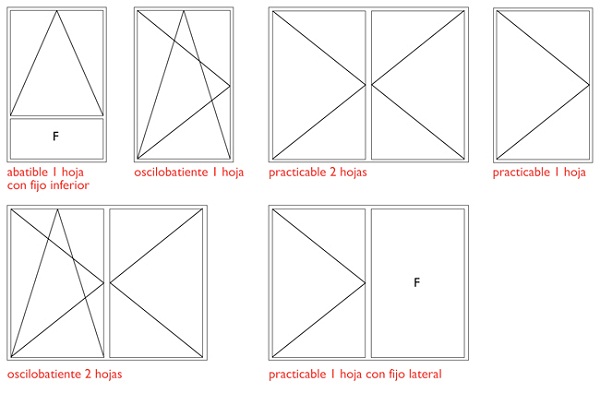

Tipos de ventanas
Ejemplo catálogo ventanas
Ejemplo de cálculo del factor de sombra
Ejemplo de cálculo de la transmitancia de huecos

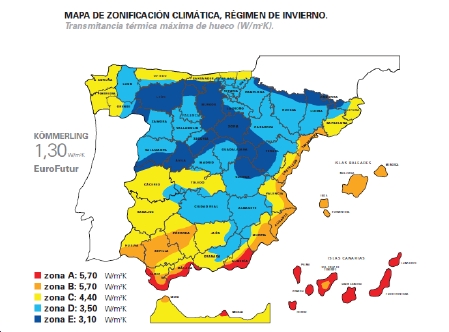

Mapa de transmitancias max. de huecos
Transmitancia de marcos-vidrios en LIDER
Guía de ventanas (ovacen)

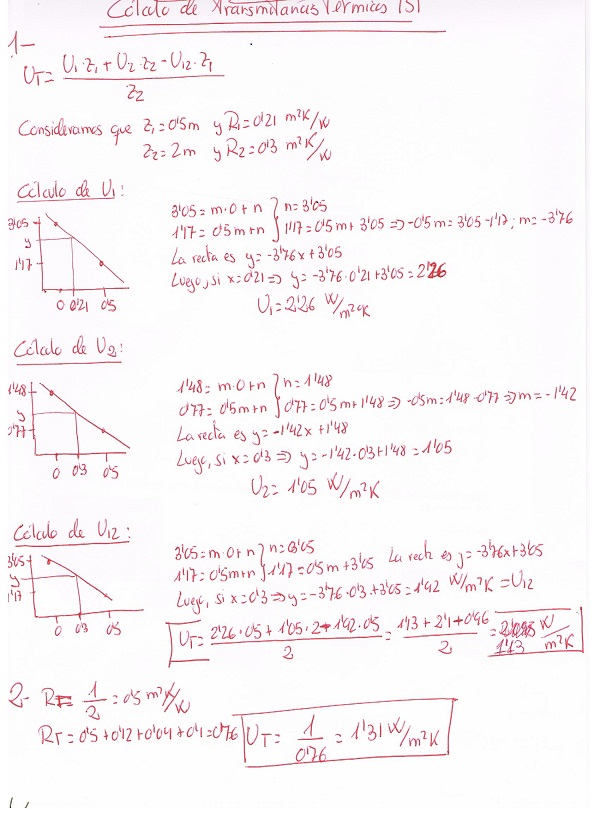

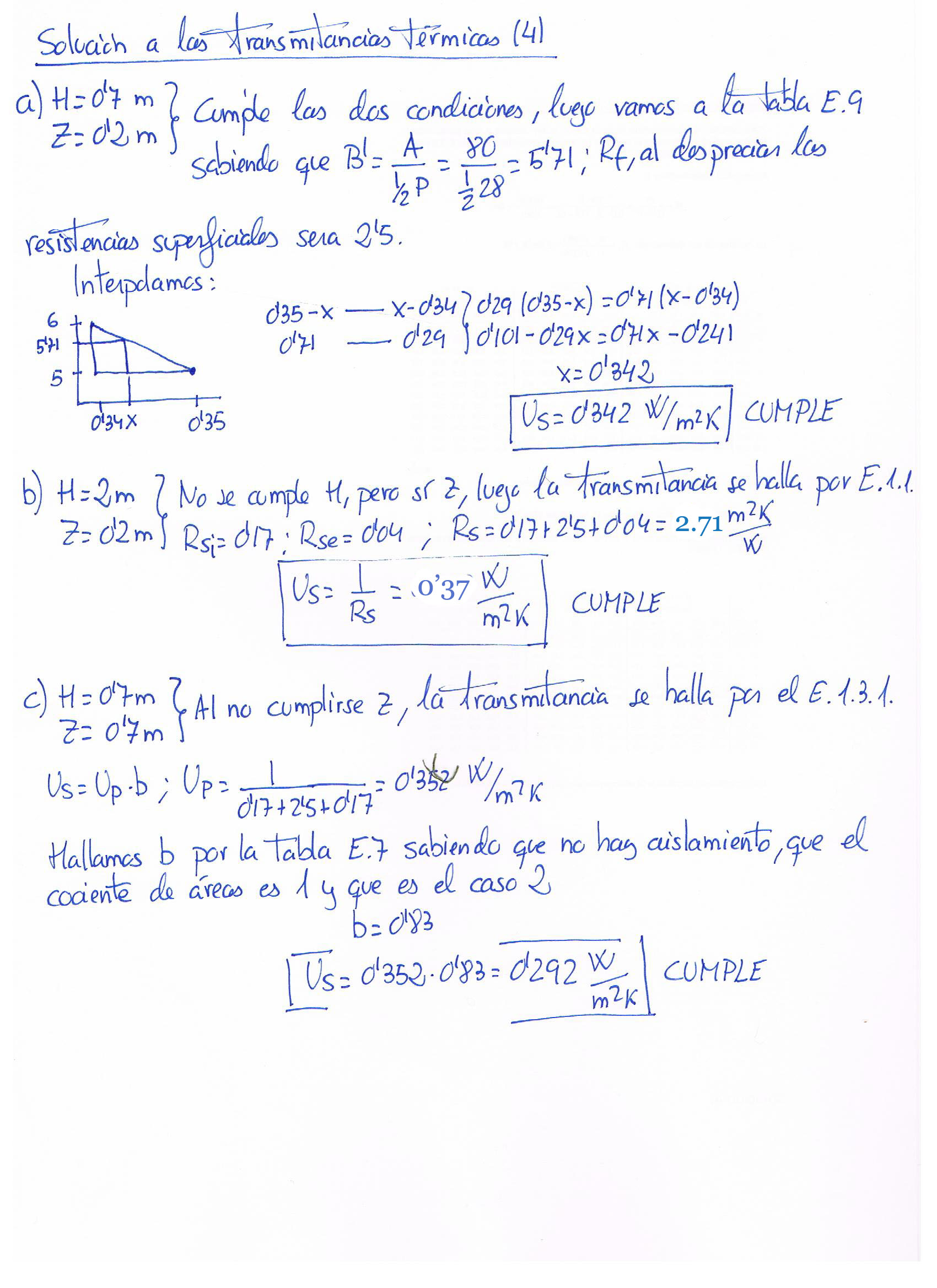

Cálculos de transmitancias

Primero-------> Solución
Segundo
Tercero
Cuarto-------> Solución
Quinto--------> Solución

Cálculos de huecos

Primero-------> Solución
Segundo-------> Solución
Tercero
Cuarto
Quinto ---------> Solución


DAV CTE HE del CSCAE
Espesores óptimos de aislamiento
