Apéndice E Cálculo de los parámetros característicos de la demanda

E.1 Transmitancia térmica

E.1.2 Cerramientos en contacto con el terreno

E.1.2.1 Suelos en contacto con el terreno

1 Para el cálculo de la transmitancia US (W/m2K) se consideran en este apartado:
CASO 1: soleras o losas apoyadas sobre el nivel del terreno o como máximo 0,50 m por debajo de éste;

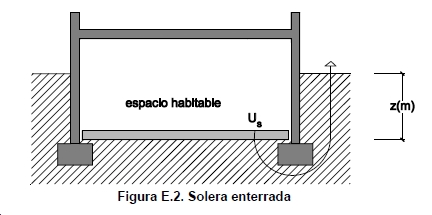

CASO 2 :soleras o losas a una profundidad superior a 0,5 m respecto al nivel del terreno.

CASO 1

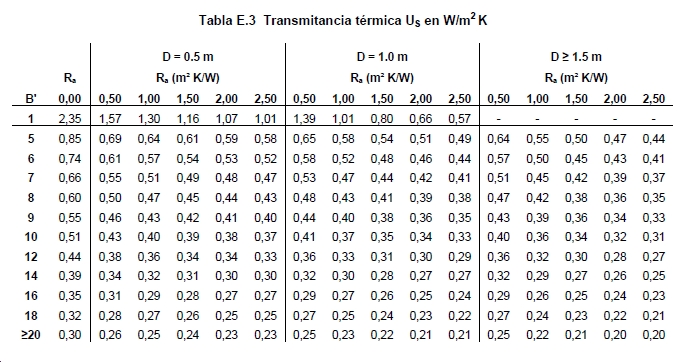

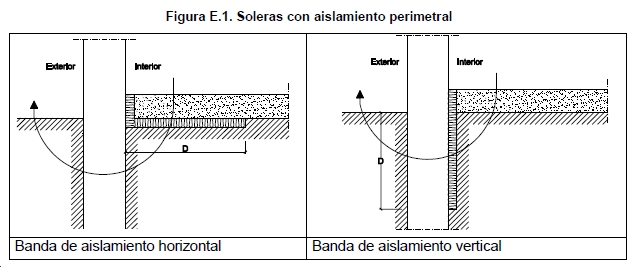

1 La transmitancia térmica Us (W/m2K) se obtendrá de la tabla E.3 en función del ancho D de la banda de aislamiento perimétrico, de la resistencia térmica del aislante Ra calculada mediante la expresión (E.3) y la longitud característica B’ de la solera o losa.

2 Los valores intermedios se pueden obtener por interpolación lineal.

3 Se define la longitud característica B’ como el cociente entre la superficie del suelo y la longitud de su semiperímetro, según la expresión:

(E.4)

siendo
P la longitud del perímetro de la solera [m];
A el área de la solera [m2].

4 Para soleras o losas sin aislamiento térmico, la transmitancia térmica Us se tomará de la columna Ra = 0 m2 K/ W en función de su longitud característica B’.

5 Para soleras o losas con aislamiento continuo en toda su superficie se tomarán los valores de la columna D = 1,5 m.

6 La transmitancia térmica del primer metro de losa o solera se obtendrá de la fila B’ = 1.

7 Alternativamente, para un cálculo más detallado de la transmitancia térmica Us podrá utilizarse la metodología descrita en la norma UNE EN ISO 13 370:1999.

CASO 2

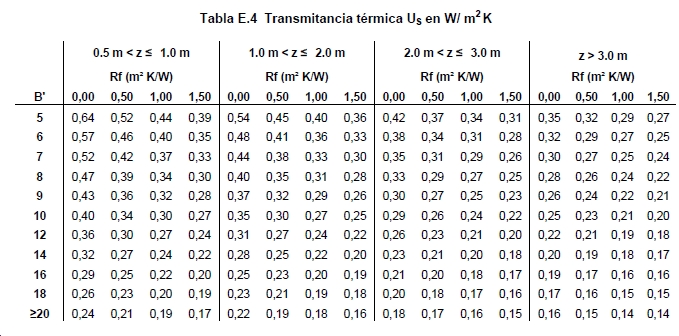

1 La transmitancia térmica Us (W/m2K) se obtendrá de la tabla E.4 en función de la profundidad z de la solera o losa respecto el nivel del terreno, de su resistencia térmica Rf calculada mediante la expresión (E.2), despreciando las resistencias térmicas superficiales, y la longitud característica B’ calculada mediante la expresión (E.4).
2 Los valores intermedios se pueden obtener por interpolación lineal.

E.1.2.2 Muros en contacto con el terreno

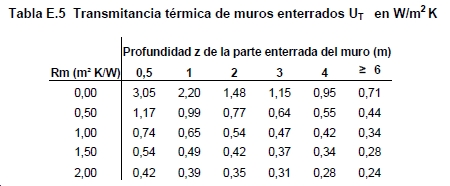

1 La transmitancia térmica UT (W/m2K) de los muros o pantallas en contacto con el terreno se obtendrá de la tabla E.5 en función de su profundidad z, y de la resistencia térmica del muro Rm calculada mediante la expresión (E.2) despreciando las resistencias térmicas superficiales.

2 Los valores intermedios se pueden obtener por interpolación lineal.

3 La transmitancia térmica para el primer metro del muro enterrado se obtendrá de la columna z =1m

4 En el caso de muros cuya composición varíe con la profundidad, como muestra la figura E.4, la transmitancia térmica UT se obtendrá de la expresión:

(E.5)

siendo
z1 y z2 la profundidad del primer y el segundo tramo respectivamente [m].
U1 la transmitancia térmica del primer tramo del muro, obtenida de la tabla E.5 para una profundidad z = z1 y una resistencia térmica Rm= R1 [W/m2 K];
U2 la transmitancia térmica obtenida de la tabla E.5 de un muro hipotético de profundidad z=z2 y resistencia térmica Rm= R2 [W/ m2 K];
U12 la transmitancia térmica obtenida de la tabla E.5 de un muro hipotético de profundidad z=z1 y resistencia térmica Rm= R2 [W/ m2 K];

5 Alternativamente, para un cálculo más detallado de la transmitancia térmica UT podrá utilizarse la metodología descrita en la norma UNE EN ISO 13 370:1999.

E.1.2.3 Cubiertas enterradas

1 La transmitancia térmica UT (W/m2 K) de las cubiertas enterradas se obtendrá mediante procedimiento descrito en el apartado E.1.1, considerando el terreno como otra capa térmicamente homogénea de conductividad = 2 W/mK.
