DB HE1: Limitación de demanda energética

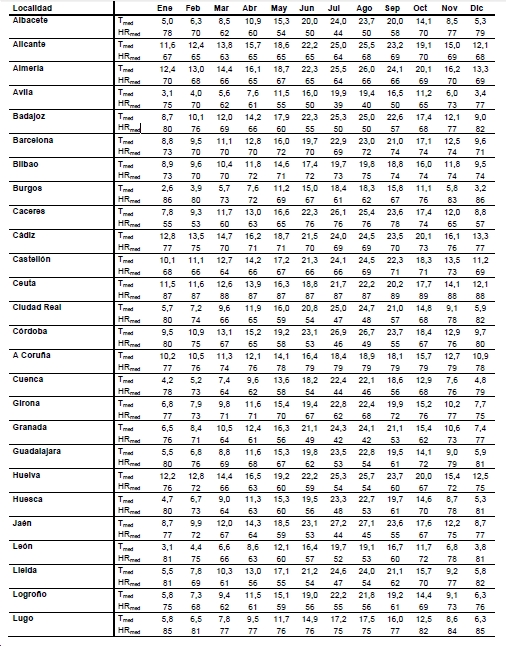

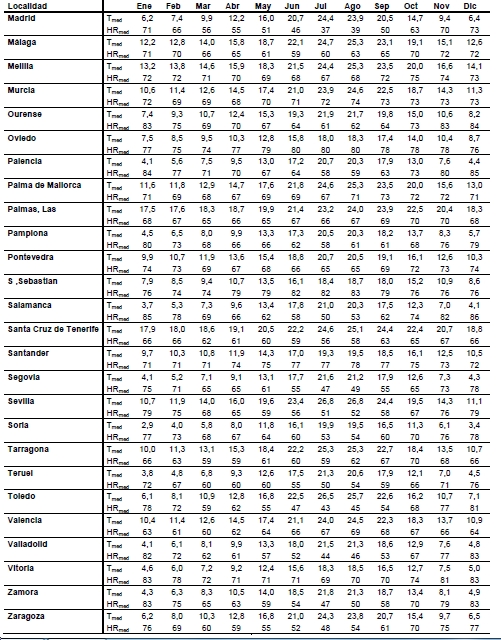

5 Si la localidad se encuentra a menor altura que la de referencia se tomará para dicha localidad la misma temperatura y humedad que la que corresponde a la capital de provincia.

G.1.2 Condiciones interiores

G.1.2.1 Para el cálculo de condensaciones superficiales

1 Se tomará una temperatura del ambiente interior igual a 20 ºC para el mes de enero.

2 En caso de conocer el ritmo de producción de la humedad interior, y la tasa de renovación de aire, se podrá calcular la humedad relativa interior del mes de enero mediante el método descrito en el apartado G.3.2.

3 Si se dispone del dato de humedad relativa interior y ésta se mantiene constate, debido por ejemplo a un sistema de climatización, se podrá utilizar dicho dato en el cálculo añadiéndole 0,05 como margen de seguridad.

G.1.2.2 Para el cálculo de condensaciones intersticiales

1 En ausencia de datos más precisos, se tomará una temperatura del ambiente interior igual a 20 ºC para todos los meses del año, y una humedad relativa del ambiente interior en función de la clase de higrometría del espacio:
a) clase de higrometría 5: 70%
b) clase de higrometría 4: 62%
c) clase de higrometría 3 o inferior: 55%

2 En caso de conocer el ritmo de producción de la humedad interior, y la tasa de renovación de aire, se podrá calcular la humedad relativa interior para cada mes del año mediante el método descrito en el apartado G.3.2.

3 Si se disponen de los datos temperatura interior y de humedad relativa interior, se podrán utilizar dichos datos en el cálculo añadiéndole 0,05 a la humedad relativa como margen de seguridad.

G.2 Comprobación de las condensaciones

G.2.1 Condensaciones superficiales

G.2.1.1 Factor de temperatura de la superficie interior de un cerramiento

1 El factor de temperatura de la superficie interior fRsi, para cada cerramiento, partición interior, o puentes térmicos integrados en los cerramientos, se calculará a partir de su transmitancia térmica mediante la siguiente ecuación:

(G.6)

siendo
U la transmitancia térmica del cerramiento, partición interior, o puente térmico integrado en el cerramiento calculada por el procedimiento descrito en el apartado E.1 [W/m2 K].

2 El factor de temperatura de la superficie interior fRsi para los puentes térmicos formados por encuentros de cerramientos se calcularán aplicando los métodos descritos en las normas UNE EN ISO 10 211-1:1995 y UNE EN ISO 10 211-2:2002. Se podrán tomar por defecto los valores recogidos en Documentos Reconocidos.

G.2.1.2 Factor de temperatura de la superficie interior mínimo

1 El factor de temperatura de la superficie interior mínimo aceptable fRsi,min de un puente térmico, cerramiento o partición interior se podrá calcular a partir de la siguiente expresión:

(G.3)

siendo

e la temperatura exterior de la localidad en el mes de enero definida en el apartado G.1.1 [ºC];
si,min la temperatura superficial interior mínima aceptable obtenida de la siguiente expresión [ºC]:

(G.4)

donde
Psat es la presión de saturación máxima aceptable en la superficie obtenida de la siguiente expresión [Pa]:

(G.5)

donde
Pi es la presión del vapor interior obtenida de la siguiente expresión [Pa].

(G.6)

donde es la humedad relativa interior definida en el apartado G.1.2.1 [en tanto por 1].

G.2.2 Condensaciones intersticiales

G.2.2.1 Distribución de temperatura

1 La distribución de temperaturas a lo largo del espesor de un cerramiento formado por varias capas depende de las temperaturas del aire a ambos lados de la misma, así como de las resistencias térmicas superficiales interior Rsi y exterior Rse, y de las resistencias térmicas de cada capa (R1, R2, R3, ..., Rn).

2 El procedimiento a seguir para el cálculo de la distribución de temperaturas es el siguiente:

a) cálculo de la resistencia térmica total del elemento constructivo mediante la expresión (E.2).

b) cálculo de la temperatura superficial exterior

(G.7)

siendo
e la temperatura exterior de la localidad en la que se ubica el edificio según G.1.1 correspondiente a la temperatura media del mes de enero [ºC];
i la temperatura interior definida en el apartado G.1.2.2 [ºC];
RT la resistencia térmica total del componente constructivo obtenido mediante la expresión (E.2) [m2 K/ W];
Rse la resistencia térmica superficial correspondiente al aire exterior, tomada de la tabla E.1 de acuerdo a la posición del elemento constructivo, dirección del flujo de calor y su situación en el edificio [m2 K/W].

c) cálculo de la temperatura en cada una de las capas que componen el elemento constructivo según las expresiones siguientes:

siendo
se la temperatura superficial exterior [ºC];
e la temperatura exterior de la localidad en la que se ubica el edificio obtenida del apartado G.1.1 correspondiente a la temperatura media del mes de enero [ºC];
i la temperatura interior definida en el apartado G.1.2.2 [ºC];
1... n-1 la temperatura en cada capa [ºC].
R1, R2...Rn las resistencias térmicas de cada capa definidas según la expresión (E.3) [m2K/W];
RT la resistencia térmica total del componente constructivo, calculada mediante la expresión (E.2) [m2 K/ W];

d) cálculo de la temperatura superficial interior:

(G.9)

siendo
e la temperatura exterior de la localidad en la que se ubica el edificio obtenida del apartado G.1.1 correspondiente a la temperatura media del mes de enero [ºC];
i la temperatura interior definida en el apartado G.1.2.2 [ºC];
n la temperatura en la capa n [ºC];
Rsi la resistencia térmica superficial correspondiente al aire interior, tomada de la tabla E.1 de acuerdo a la posición del elemento constructivo, dirección del flujo de calor y su situación en el edificio [m2 K/W].
RT la resistencia térmica total del componente constructivo calculada mediante la expresión (E.2) [m2 K/ W];

3 Se considera que la distribución de temperaturas en cada capa es lineal.

G.2.2.2 Distribución de la presión de vapor de saturación

Se determinará la distribución de la presión de vapor de saturación a lo largo de un muro formado por varias capas, a partir de la distribución de temperaturas obtenida anteriormente, mediante las expresiones indicadas en el apartado G.3.1.

G.2.2.3 Distribución de presión de vapor

1 La distribución de presión de vapor a través del cerramiento se calculará mediante las siguientes expresiones:

(G.10)

siendo
Pi la presión de vapor del aire interior [Pa];
Pe la presión de vapor del aire exterior [Pa];
P1 ...Pn-1 la presión de vapor en cada capa n [Pa];
Sd1 ...Sd(n-1) el espesor de aire equivalente de cada capa frente a la difusión del vapor de agua, calculado mediante la siguiente expresión [m];

(G.11)



donde
µn es el factor de resistencia a la difusión del vapor de agua de cada capa, calculado a partir de valores térmicos declarados según la norma UNE EN ISO 10 456: 2001 o tomado de Documentos Reconocidos;
en es el espesor de la capa n [m].

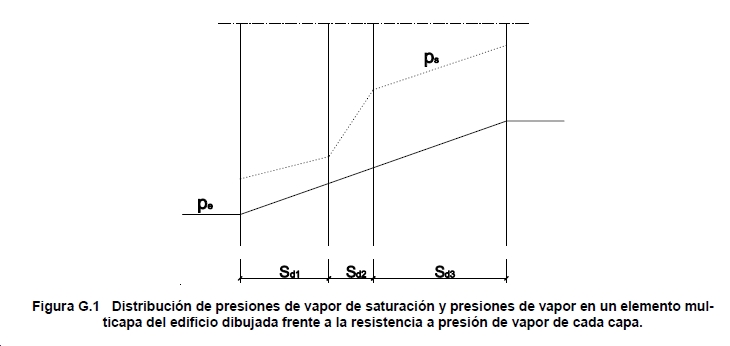

2 La distribución de presiones de vapor a través del cerramiento se puede representar gráficamente mediante una línea recta que una el valor de Pi con Pe, dibujado sobre la sección del cerramiento utilizando los espesores de capa equivalentes a la difusión de vapor de agua, Sdn (véase figura G.1)

3 Para el cálculo analítico de Pi y de Pe, en función de la temperatura y de la humedad relativa, se utilizará la siguiente expresión:

(G.12)
(G.13)

siendo
la humedad relativa del ambiente interior definida en el apartado G.1.2.2 [en tanto por 1];
la humedad relativa del ambiente exterior definida en el apartado G.1.1 [en tanto por 1].

G.3 Relaciones psicrométricas

G.3.1 Cálculo de la presión de saturación de vapor

1 La presión de vapor de saturación se calculará en función de la temperatura, a partir de las siguientes ecuaciones:

(G.14)

(G.15)

G.3.2 Cálculo de la humedad relativa interior

1 En caso de conocer el ritmo de producción de la humedad interior G y la tasa de renovación de aire n, se podrá calcular la humedad relativa interior mediante el procedimiento que se describe a continuación.

2 La humedad relativa interior (%) para la localidad donde se ubique el edificio y el mes de cálculo se obtendrá mediante la siguiente expresión:

(G.16)

siendo
Psat (si) la presión de saturación correspondiente a la temperatura superficial interior obtenida según la ecuación (G.14) [Pa];
Pi la presión de vapor interior calculada mediante la siguiente expresión [Pa]:

(G.17)

donde
Pe es la presión de vapor exterior calculada según la ecuación (G.13) [Pa];
es el exceso de presión de vapor interior del local calculado mediante la siguiente ecuación [Pa]:

(G.18)

donde
Rv es la constante de gas para el agua = 462 [Pa m3 / (K kg)];
Ti es la temperatura interior [K];
Te es la temperatura exterior para la localidad y el mes de cálculo [K];
es el exceso de humedad interior obtenida mediante la siguiente expresión [kg/m3]:

(G.19)



donde
G es el ritmo de producción de la humedad interior [kg/h];
n es la tasa de renovación de aire [h-1];
V es el volumen de aire del local [m3].
