Apéndice E Cálculo de los parámetros característicos de la demanda

E.1 Transmitancia térmica

E.1.3 Particiones interiores en contacto con espacios no habitables

1 Para el cálculo de la transmitancia U (W/m2K) se consideran en este apartado el caso de cualquier partición interior en contacto con un espacio no habitable que a su vez esté en contacto con el exterior.

E.1.3.1 Particiones interiores (excepto suelos en contacto con cámaras sanitarias)

1 Se excluyen de este apartado los vacíos o cámaras sanitarias.

2 La transmitancia térmica U (W/m2K) viene dada por la siguiente expresión:

(E.6)

siendo

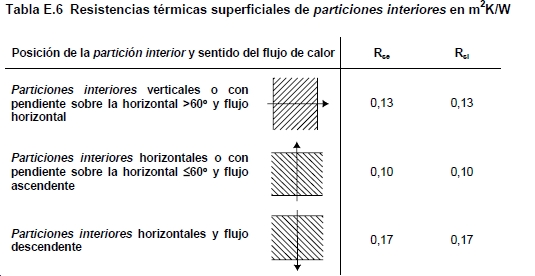

UP la transmitancia térmica de la partición interior en contacto con el espacio no habitable, calculada según el apartado E.1.1, tomando como resistencias superficiales los valores de la tabla E.6. [m2K/W];
b el coeficiente de reducción de temperatura (relacionado al espacio no habitable) obtenido por la tabla E.7 para los casos concretos que se citan o mediante el procedimiento descrito.

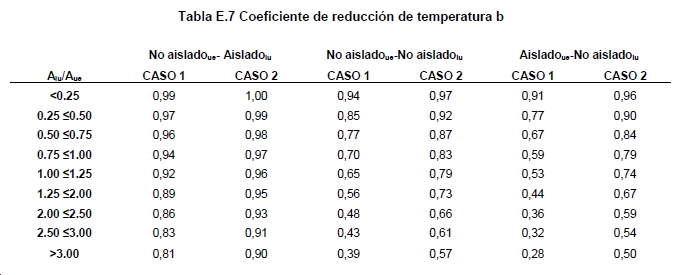

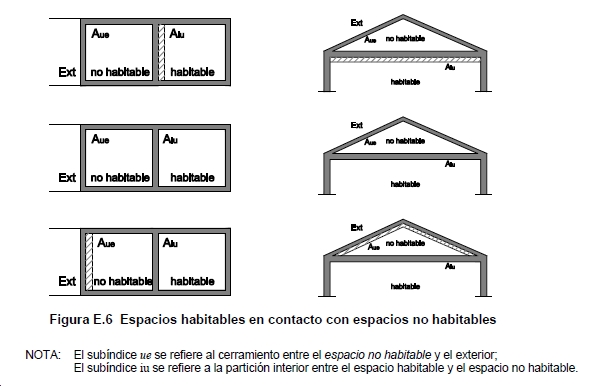

3 El coeficiente de reducción de temperatura b para espacios adyacentes no habitables (trasteros, despensas, garajes adyacentes...) y espacios no acondicionados bajo cubierta inclinada se podrá obtener de la tabla E.7 en función de la situación del aislamiento térmico (véase figura E.6), del grado de ventilación del espacio y de la relación de áreas entre la partición interior y el cerramiento (Aiu/ Aue). Los valores intermedios se pueden obtener por interpolación lineal.

4 Se distinguen dos grados de ventilación en función del nivel de estanqueidad del espacio definido en la tabla E.8:

CASO 1 espacio ligeramente ventilado, que comprende aquellos espacios con un nivel de estanqueidad 1, 2 o 3;
CASO 2 espacio muy ventilado, que comprende aquellos espacios con un nivel de estanqueidad 4 o 5.

5 El coeficiente de reducción de temperatura b, para el resto de espacios no habitables, se define mediante la siguiente expresión:

(E.7)

siendo
Hue es el coeficiente de pérdida del espacio no habitable hacia el exterior [W/m];
Hiu es el coeficiente de pérdida del espacio habitable hacia el espacio no habitable [W/m].

6 Los coeficientes Hue y Hiu incluyen las pérdidas por transmisión y por renovación de aire. Se calculan mediante las fórmulas siguientes:

(E.8)
(E.9)

siendo
Uue la transmitancia térmica del cerramiento del espacio no habitable en contacto con el ambiente exterior, calculado mediante la expresión (E.1) si está en contacto con el aire o mediante la metodología descrita en el apartado E.1.2 si está en contacto con el terreno [W/m2K];
Uiu la transmitancia térmica del cerramiento del espacio habitable en contacto con el no habitable calculado mediante la expresión (E.1) [W/m2K];
Aue el área del cerramiento del espacio no habitable en contacto con el ambiente exterior;
Aiu el área del cerramiento del espacio habitable en contacto con el no habitable;
Que el caudal de aire entre el exterior y el espacio no habitable [m3/h];
Qiu el caudal de aire entre el espacio no habitable y el espacio habitable [m3/h].

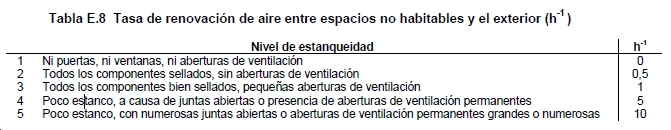

7 Para el cálculo del caudal de aire Que se utilizarán los valores del apartado 2 de la Sección HS3 del DB “Salubridad”. En ausencia de datos podrán utilizar los valores de renovaciones hora (h-1) contenidos en la tabla E.8 multiplicados por el volumen del espacio no habitable.

8 Alternativamente, para un cálculo más detallado de la transmitancia térmica U podrá utilizarse la
metodología descrita en la norma UNE EN ISO 13 789:2001.

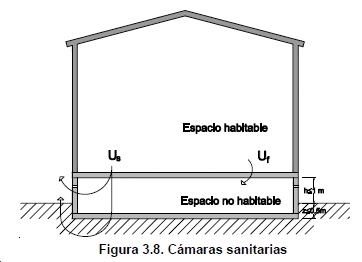

E.1.3.2 Suelos en contacto con cámaras sanitarias

1 Este apartado es aplicable para cámaras de aire ventiladas por el exterior que cumplan simultáneamente las siguientes condiciones:
a) que tengan una altura h inferior o igual a 1 m;
b) que tengan una profundidad z respecto al nivel del terreno inferior o igual a 0,5 m.

2 En caso de no cumplirse la condición a), pero sí la b), la transmitancia del cerramiento en contacto
con la cámara se calculará mediante el procedimiento descrito en el apartado E.1.1

3 En caso de no cumplirse la condición b), la transmitancia del cerramiento se calculará mediante
la definición general del coeficiente b descrito en el apartado E.1.3.1.

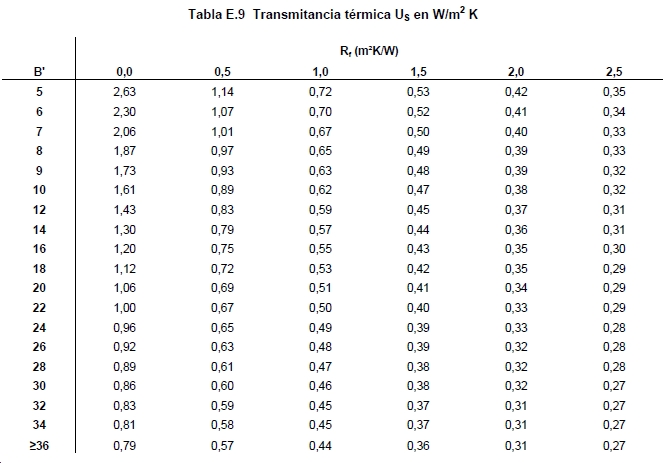

4 La transmitancia térmica del suelo sanitario US viene dada por la tabla E.9, en función longitud característica B’ del suelo en contacto con la cámara y su resistencia térmica Rf calculada mediante la expresión (E.2) despreciando las resistencias térmicas superficiales.

5 Los valores intermedios se pueden obtener por interpolación lineal.

6 Alternativamente, para un cálculo más detallado podrá utilizarse el método descrito en el apartado 10 de la norma UNE EN ISO 13 370.
