Apéndice E Cálculo de los parámetros característicos de la demanda

E.1 Transmitancia térmica

E.1.1 Cerramientos en contacto con el aire exterior

1 Este cálculo es aplicable a la parte opaca de todos los cerramientos en contacto con el aire exterior tales como muros de fachada, cubiertas y suelos en contacto con el aire exterior. De la misma forma se calcularán los puentes térmicos integrados en los citados cerramientos cuya superficie sea superior a 0,5 m2, despreciándose en este caso los efectos multidimensionales del flujo de calor.

2 La transmitancia térmica U (W/m2K) viene dada por la siguiente expresión:

(E.1)

siendo RT la resistencia térmica total del componente constructivo [m2 K/ W].

3 La resistencia térmica total RT de un componente constituido por capas térmicamente homogéneas debe calcularse mediante la expresión:

(E.2)

siendo R1, R2...Rn las resistencias térmicas de cada capa definidas según la expresión (E.3) [m2 K/W];

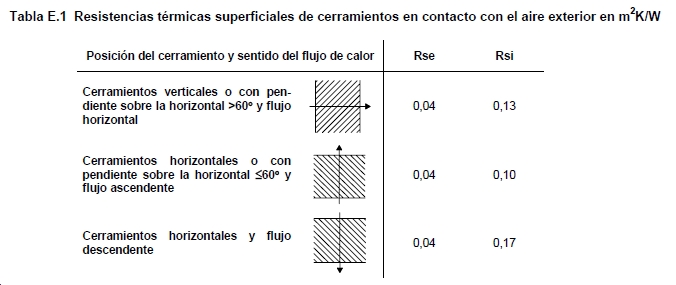

siendo Rsi y Rse las resistencias térmicas superficiales correspondientes al aire interior y exterior respectivamente, tomadas de la tabla E.1 de acuerdo a la posición del cerramiento, dirección del flujo de calor y su situación en el edificio [m2 K/W].

4 En caso de un componente constituido por capas homogéneas y heterogéneas la resistencia térmica total RT debe calcularse mediante el procedimiento descrito en el apéndice F.

5 La resistencia térmica de una capa térmicamente homogénea viene definida por la expresión:

(E.3)

siendo e el espesor de la capa [m]. En caso de una capa de espesor variable se considerará el espesor medio.
la conductividad térmica de diseño del material que compone la capa, calculada a partir de valores térmicos declarados según la norma UNE EN ISO 10 456:2001 o tomada de Documentos Reconocidos, [W/m K].

6 Las cámaras de aire pueden ser consideradas por su resistencia térmica, para ello se considerarán:

a) cámara de aire sin ventilar: aquella en la que no existe ningún sistema específico para el flujo del aire a través de ella. Una cámara de aire que no tenga aislamiento entre ella y el ambiente exterior pero con pequeñas aberturas al exterior puede también considerarse como cámara de aire sin ventilar, si esas aberturas no permiten el flujo de aire a través de la cámara y no exceden:
i) 500 mm2 por m de longitud contado horizontalmente para cámaras de aire verticales;
ii) 500 mm2 por m2 de superficie para cámaras de aire horizontales.

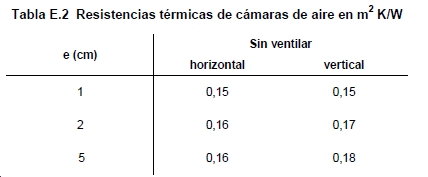

La resistencia térmica de las cámaras de aires sin ventilar viene definida en la tabla E.2 en función de su espesor. Los valores intermedios se pueden obtener por interpolación lineal.
Los valores son aplicables cuando la cámara:
- esté limitada por dos superficies paralelas entre sí y perpendiculares a la dirección del flujo de calor y cuyas emisividades sean superiores a 0,8;
- tengan un espesor menor a 0,1 veces cada una de las otras dos dimensiones y no mayor a 0,3 m;
- no tenga intercambio de aire con el ambiente interior.

Para un cálculo más detallado se considera válido el procedimiento descrito en en apartado B.2 de la norma UNE EN ISO 6 946:1997.

b) cámara de aire ligeramente ventilada: aquella en la que no existe un dispositivo para el flujo de aire limitado a través de ella desde el ambiente exterior pero con aberturas dentro de los siguientes rangos:
i) 500 mm2 < Saberturas = 1500 mm2 por m de longitud contado horizontalmente para cámaras de aire verticales;
ii) 500 mm2 < Saberturas = 1500 mm2 por m2 de superficie para cámaras de aire horizontales.
La resistencia térmica de una cámara de aire ligeramente ventilada es la mitad de los valores de la tabla E.2.

c) cámara de aire muy ventilada: aquella en que los valores de las aberturas exceden:
i) 1500 mm2 por m de longitud contado horizontalmente para cámaras de aire verticales;
ii) 1500 mm2 por m2 de superficie para cámaras de aire horizontales.

7 Para cámaras de aire muy ventiladas, la resistencia térmica total del cerramiento se obtendrá despreciando la resistencia térmica de la cámara de aire y las de las demás capas entre la cámara de aire y el ambiente exterior, e incluyendo una resistencia superficial exterior correspondiente al aire en calma, igual a la resistencia superficial interior del mismo elemento.

8 La transmitancia térmica UMD (W/m2K) de las medianerías se calculará como un cerramiento en contacto con el exterior pero considerando las resistencias superficiales como interiores.
