Antigua Opción Simplificada

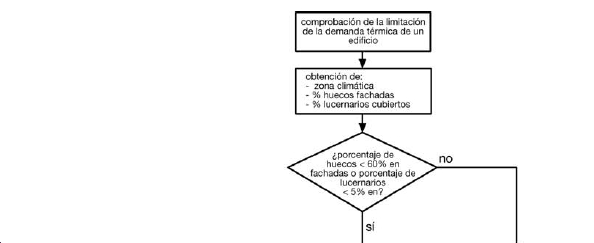

Puede utilizarse la opción simplificada cuando se cumplan simultáneamente las condiciones siguientes:

a) que la superficie de huecos en cada fachada sea inferior al 60% de su superficie;
b) que la superficie de lucernarios sea inferior al 5% de la superficie total de la cubierta.

Como excepción, se admiten superficies de huecos superiores al 60% en aquellas fachadas cuyas áreas supongan un porcentaje inferior al 10% del área total de las fachadas del edificio.

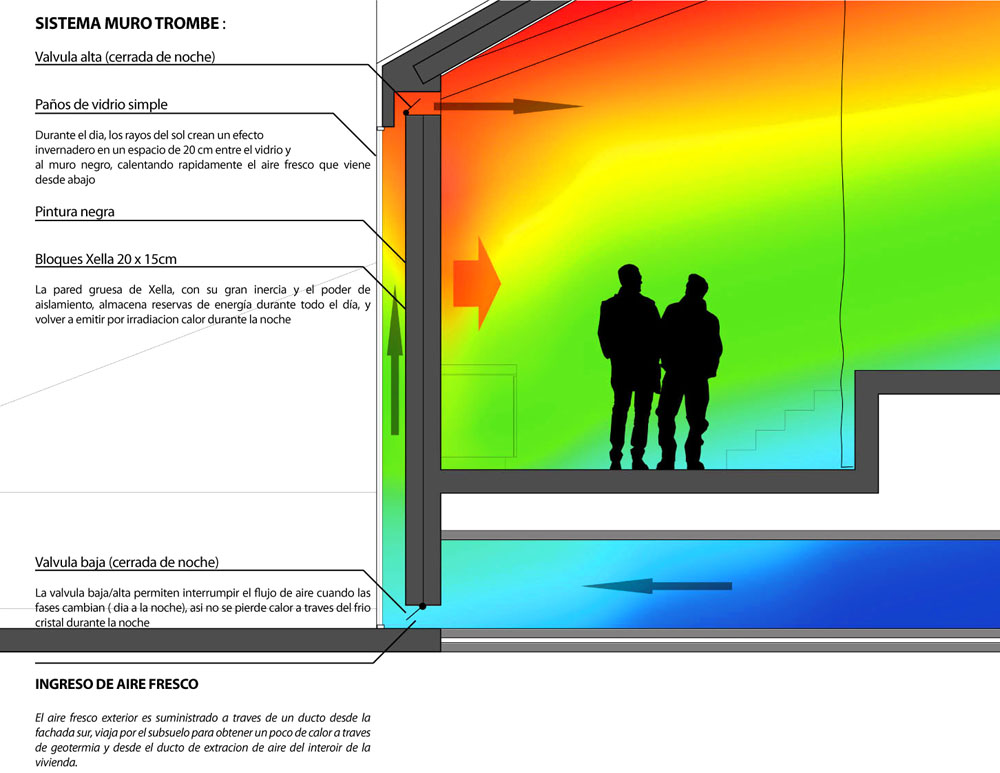

Quedan excluidos aquellos edificios cuyos cerramientos estén formados por soluciones constructivas no convencionales tales como muros Trombe, muros parietodinámicos, invernaderos adosados, etc.

En el caso de certificar con CE3 o CE3X, la respuesta del IDAE es: "Las únicas limitaciones son las que imponen los propios programas en sus manuales, por lo demás y a nivel normativo no hay ninguna" . Por tanto, no influye el porcentaje de huecos para usar el procedimiento simplifcado CE3X.

Verificador del cumplimiento del DB HE1

Verificador del cumplimiento del HE1: Opción Simplificada (Se hace on-line en la Web Oficial del CTE)
Verificador del cumplimiento del HE1 mediante Fichas:

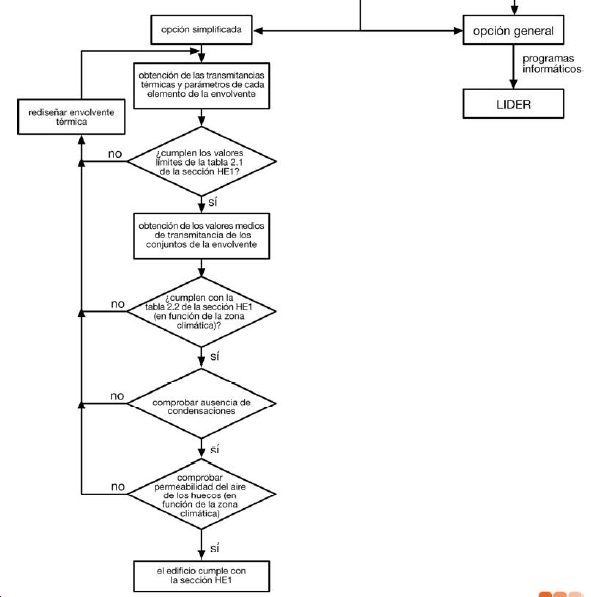

PASOS A SEGUIR:

1.- Datos iniciales de la vivienda
2.- Determinación de la zona climática
3.- Definición de la envolvente térmica
4.- Clasificación de los espacios del edificio
5.- Comprobar aplicabilidad
6.- Comprobación del cumplimiento de las limitaciones de permeabilidad al aire
7.- Cálculo de los parámetros característicos
8.- Limitación de la demanda energética
9.- Control de las condensaciones
10.- Realización de las Fichas (Excel / Word / Pdf )

Si las tres Fichas satisfacen el HE1, el edificio nuevo cumple con el CTE, y ya tiene al menos calificación E. Puede obtener la D con las tablas del paso 11.

11.- Tablas de soluciones técnicas para la obtención de clase D

PLANTILLA EN DOC PARA REALIZAR LA OPCIÓN SIMPLIFICADA MEDIANTE FICHAS

Opciones

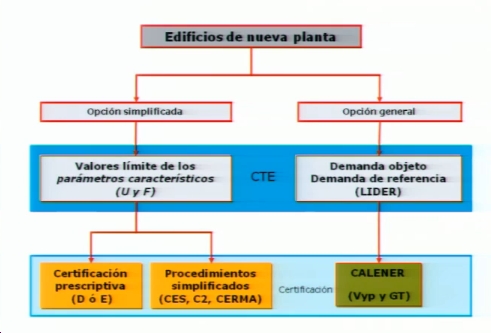

OPCIÓN GENERAL: Cálculo directo mediante Programa Informático. Programa de Referencia: CALENER ó Programa informático alternativo. Edificios de viviendas y pequeño y mediano terciario, Programa informático CALENER VYP. Grandes Edificios del sector terciario CALENER GT
Condiciones:
1.-Para calcular CALENER (VyP ó GT) por la opción General, es imprescindible haber realizado para el cumplimiento del HE 1, también la opción general (LIDER)
2.-
Actualmente obligatorio en edificios no residenciales.

OPCIÓN SIMPLIFICADA : Cálculo indirecto manual mediante Documento reconocido: Opción Simplificada Viviendas.
Condiciones:
1.- Cumplir HE 1 CTE
2.- Cumplir HE 2 CTE= RITE
3.- Cumplir HE 4 CTE
4.- Uso Residencial

La Opción Simplificada solo permitirá la Calificación D ó E. La calificación E se obtiene directamente mediante el cumplimiento de los apartados HE 1, HE 2 y HE 4 del DB HE (CTE). Para obtener la Calificación D será necesario consultar las tablas de soluciones técnicas del apartado 3 del Documento Reconocido Opción Simplificada Viviendas. Dependerá de los siguientes parámetros característicos:
a) Compacidad (volumen encerrado por la envolvente térmica c=V/S)
b) Rendimiento del equipo generador de calor (expresado por su clase energética, RD 275/1995)
c) Tipo de combustible de la instalación de calefacción (GN, LIQ, GLP)
d) Rendimiento del equipo generador de refrigeración (expresado por su clase energética, RD 142/2003)
e) Rendimiento del equipo generador de agua caliente sanitaria (expresado por su clase energética, RD 275/1995)
El cumplimiento de cualquiera de las combinaciones de las diferentes opciones, dadas por columnas, permite la asignación al edificio de la clase de eficiencia D


Programas

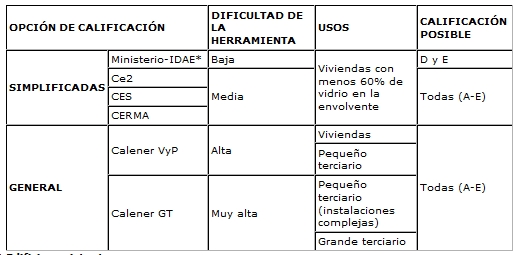

El LIDER es un programa que sirve para comprobar si un edificio cumple con el DB HE1 del CTE. Como el CTE es del 2007, en teoría el LIDER sólo sirve para comprobarlo en edificios construidos después del 2007. Un edificio construido posteriormente al 2007 que no cumpla el LIDER, no se puede exportar al CALENER VyP o GT, ya que es un edificio "energéticamente ilegal", ya que no cumple el HE1.

Éso con la Opción General ....

Con la Opción Simplificada, sólo se pueden obtener calificaciones E o D.

Todo esto para edificios nuevos.

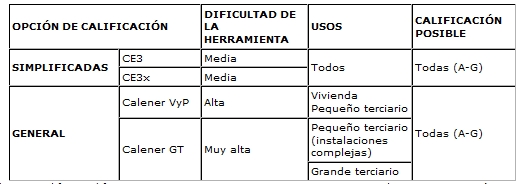

Para edificios construidos antes o después del 2007 (edificios existentes) hay que usar el CE3X o el CE3, los cuales nos dan una calificación que va de G hasta A, ya que tiene en cuenta la normativa existente en el momento de su construcción.

EN RESUMEN,

- Si el edificio está construido después del 2007:

a) OPCION GENERAL:

- si cumple LIDER, se exporta a CALENER VyP o GT y nos da una letra entre E y A
- si no cumple LIDER, no hay letra: edificio ilegal

b) OPCION SIMPLIFICADA:

- si cumple con las fichas justificativas o el verificador de la web del ministerio, tiene calificación E o D
- si no cumple con las fichas justificativas o el verificador de la web del ministerio, no hay letra: edificio ilegal

- Si el edificio está construido antes del 2007:

No hace falta que cumpla con el CTE, ya que no estaba en vigor cuando se construyó

a) OPCION GENERAL:

- se realiza con el CALENER VyP para edificios existentes

b) OPCION SIMPLIFICADA:

- programas CE3 y CE3X, los cuales dan una calificación desde las G hasta la A

Justificación HE-1:
a) opción general: LIDER
b) opción simplificada: FICHAS JUSTIFICATIVAS, Verificador HE-1

Certificación energética de edificios:

Edificios nuevos:

Edificios existentes:
